樂高電池盒改裝

adesign · 發表於 2015-3-31 22:11:54

本帖最後由 adesign 於 2015-3-31 23:52 編輯

各位前輩我又來了～
今天要分享電池盒的改裝！

目前使用SANYO eneloop 充電電池，
單顆電壓為1.2v，放入電池和總電壓為7.2v，
總覺得操作起來力量稍弱...
還是比較喜歡金頂鹼性電池總電壓9v的力量感！

一天在Youtube上看到了神之影片！
https://youtu.be/zSNmcnVHQ9M
照這影片改下來，加單顆2號電池盒總電壓為8.4v，加兩顆電池盒總電壓為9.6v，能量滿分啊！
開始動手改裝！

1.首先，要準備一個3號電池盒

2.使用十字起子，將電池盒左右螺絲拆除

3.使用一字起子，將電池盒底部兩側撬開

4.撬開後，接著從開關面上的電源接點下壓，電池盒即可分離

5.電池盒分離後，先將紅線從中間截斷(圖片大紅圈處)，
將3號電池盒紅線焊接上，並套上熱縮管。
再將3號電池盒黑線，焊接在最下方的電池彈片上(圖片小紅圈處)

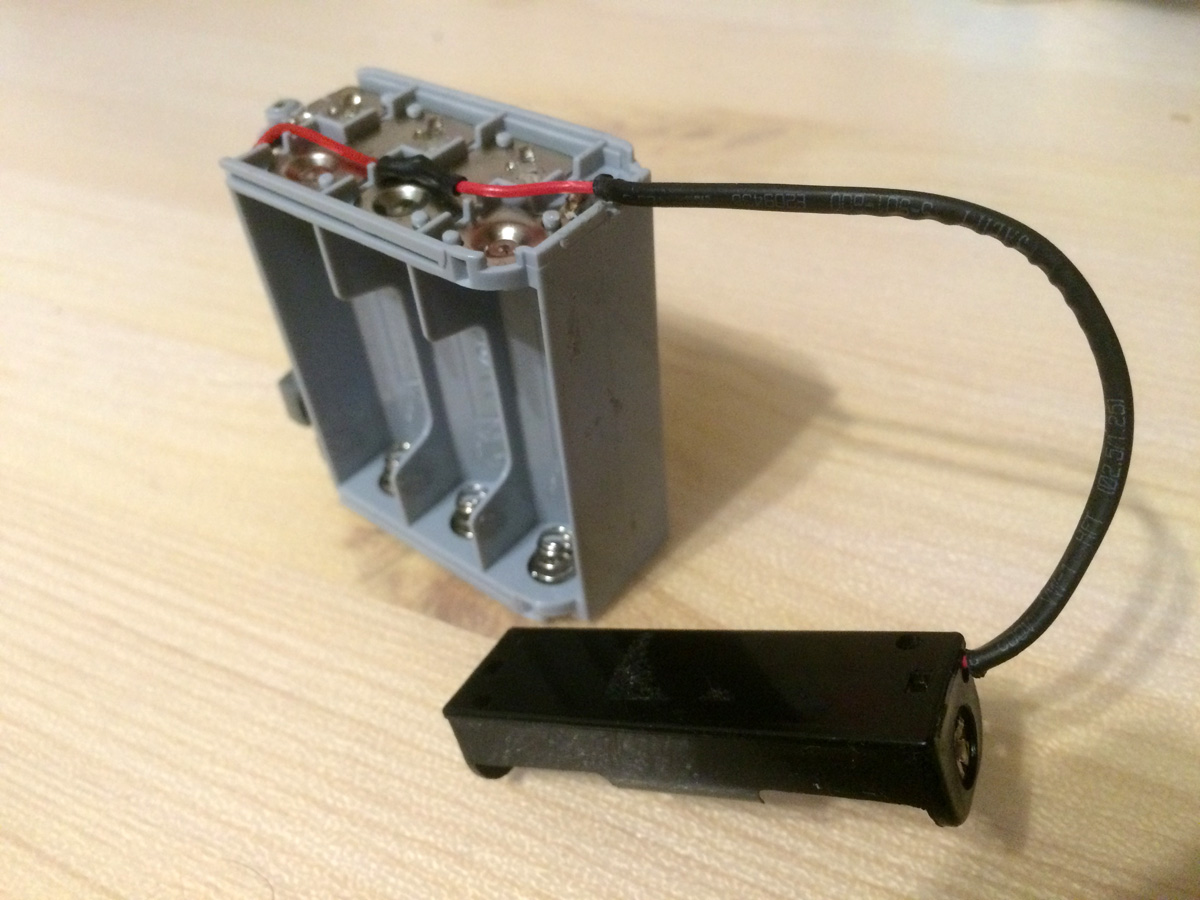

6.我將電池盒的線用熱縮管整理好

7.於紅圈處切掉一小角(紅圈處)，讓電線能通過

8.外側電池盒相對位置加工(紅圈處)

9.再將電池盒裝好，就搞定了！

10.電源測試，成功！

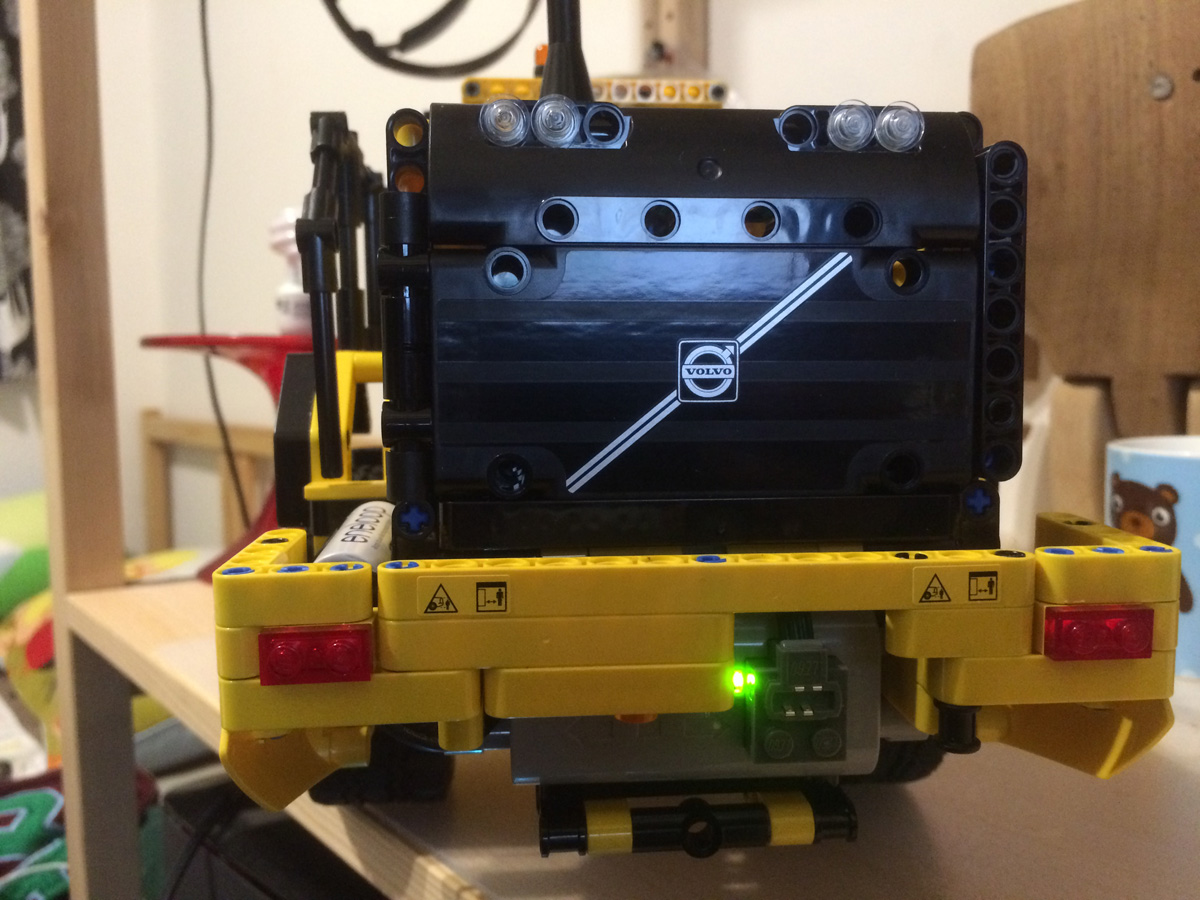

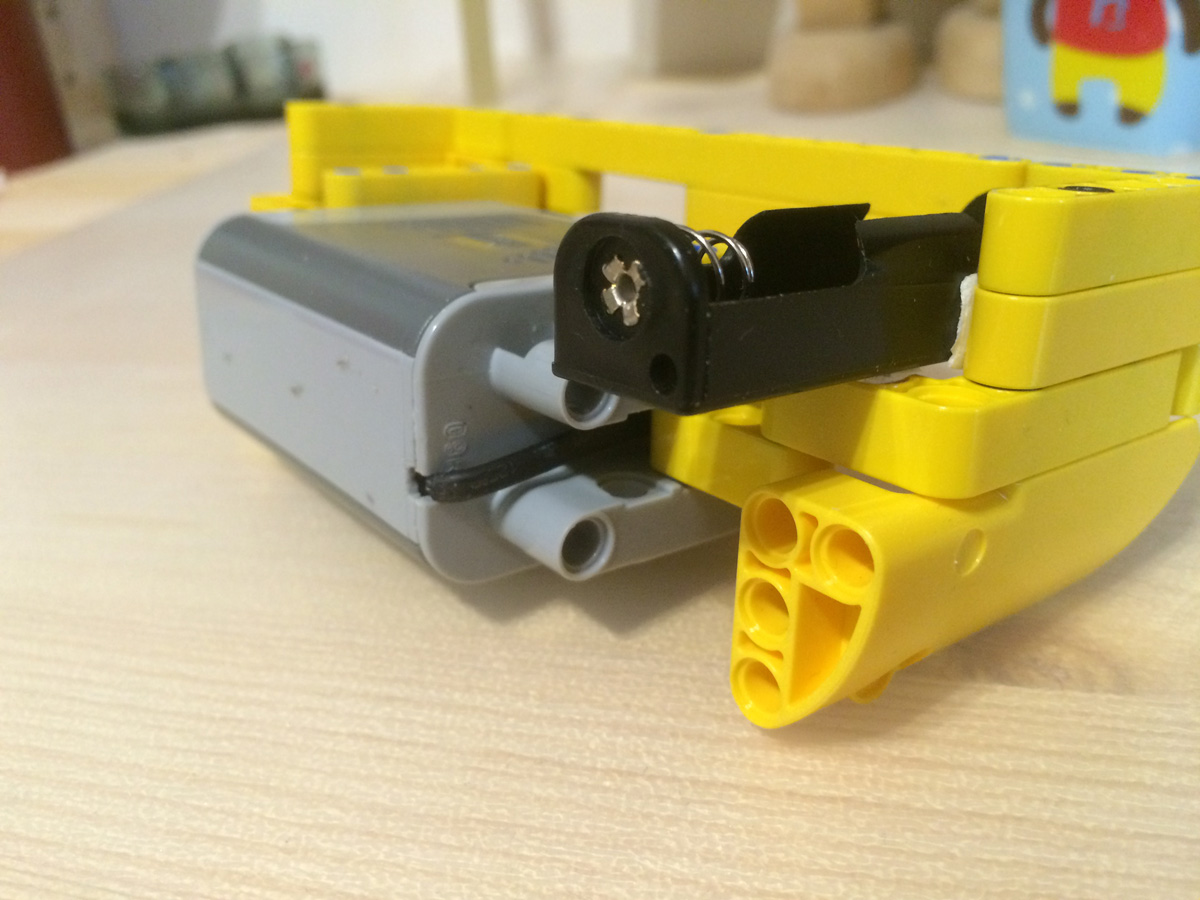

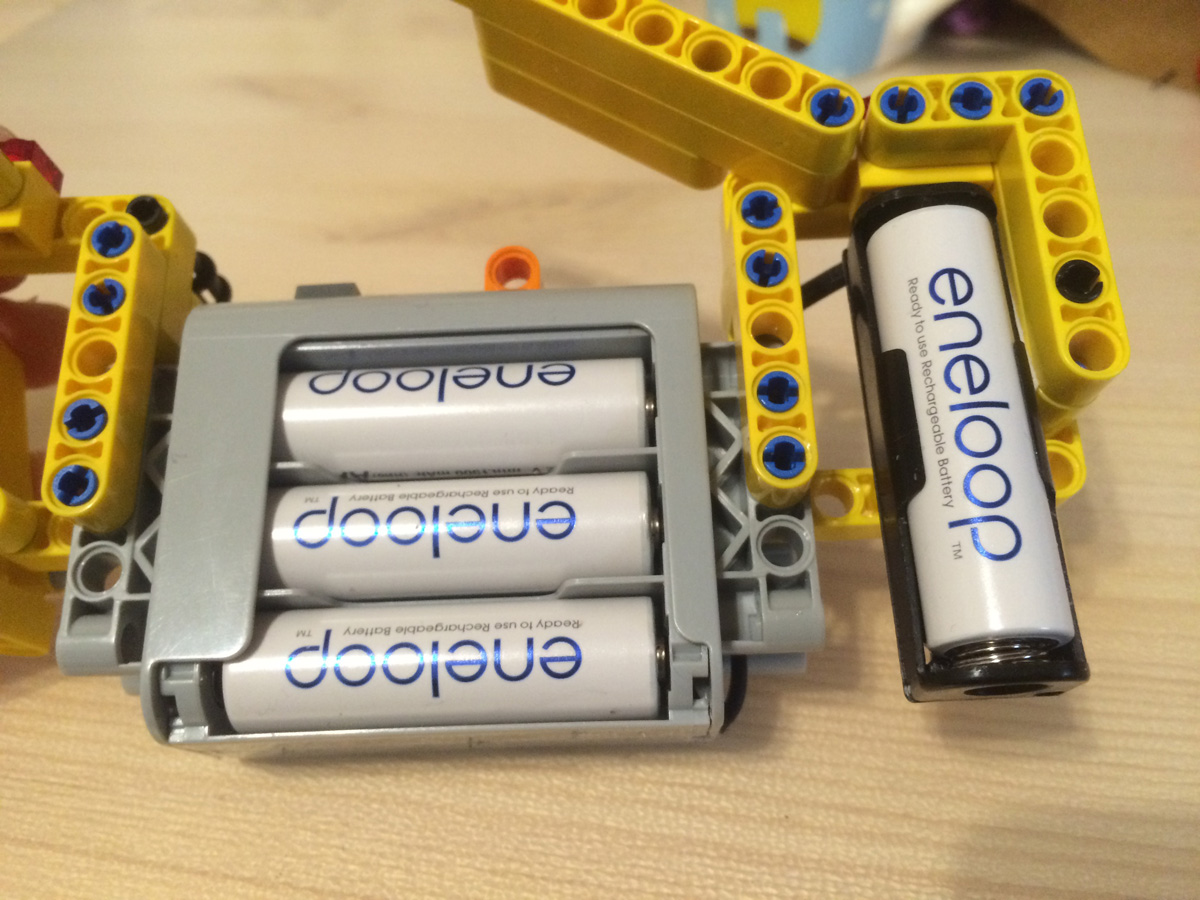

分享一下我裝在42030上的方式

其實我覺得改成這樣滿方便的！
不玩的時候不用拿出電池盒，拿掉裡面的電池，
只需要拿掉外面的電池，就能讓電池盒不會一直通電，
減少許多拆裝的時間。

加碼！加碼！

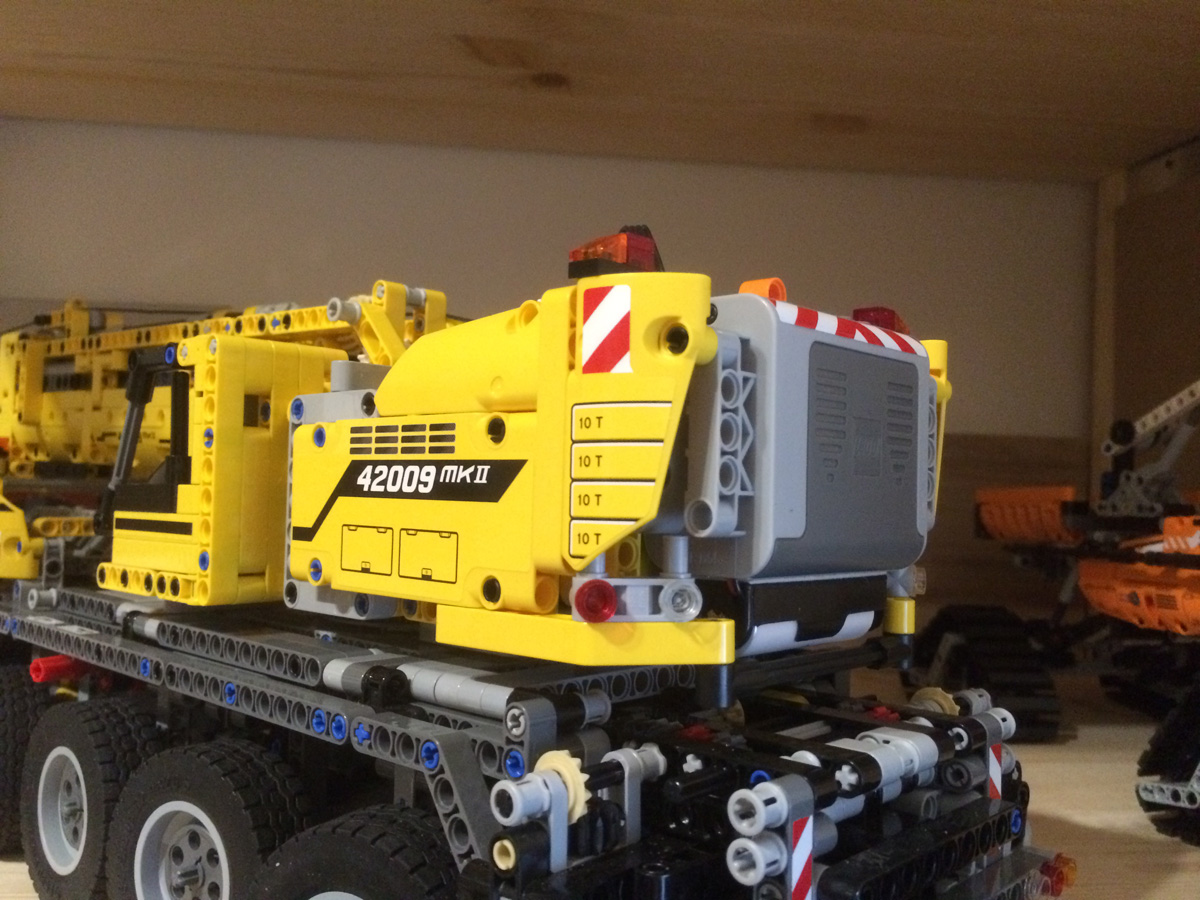

42009電池盒改裝

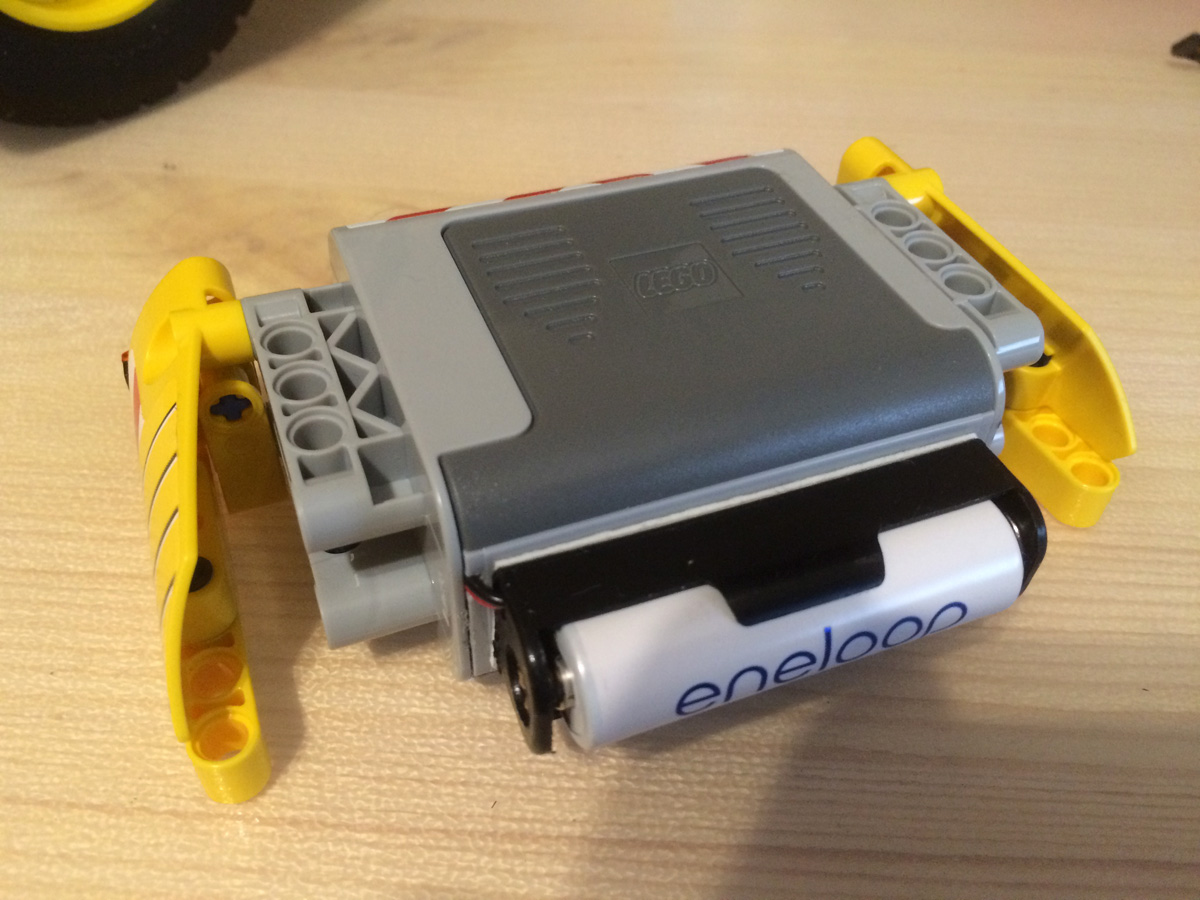

1. 3號電池盒直接黏於底部

2.因黏於底部，出線長度也變短

3. 電池盒底下的燈是用多餘的零件組裝

4.剛好可以修飾電池盒，側面幾乎看不到電池盒

以上就是電池盒改裝的分享！
希望對大家有幫助！
感謝收看～

kevinchenaibt1 · 發表於 2015-4-1 05:31:37

棒棒棒! 粉棒的分享!

我其實比較想改的是把電池盒取消掉, 直接用 RC 專用 Li-Po 2cell 去取代, 充滿時有 8.4V, 體積可以縮得更小

dunhill9839 · 發表於 2015-4-2 21:36:56

太棒了！很有幫助的分享。

k62000 · 發表於 2015-4-3 01:15:09

本帖最後由 k62000 於 2015-4-3 02:48 編輯

我還有查到一個方案
正在考慮改用14500 充電鋰鐵電池，單顆電池電壓3.2V。 (鋰電3.7v太高，鋰鐵電池3.2V差距小)
放3顆再搭配3顆假電池(只有兩端導通的空筒)，不用破壞電池盒就能提供9.6V，
只差0.6V應該還在安全容許範圍內。

不過我之前買了一盒鹼性電池還沒用完，等用完再來買14500測試。
之前有發生鹼性電池留湯，害我一顆電池盒簧片都被腐蝕生鏽，
14500測試好用的話以後就都用充電電池了。

adesign · 發表於 2015-4-3 14:08:31

kevinchenaibt1 發表於 2015-4-1 07:01
棒棒棒! 粉棒的分享!

我其實比較想改的是把電池盒取消掉, 直接用 RC 專用 Li-Po 2cell 去取代, 充滿時有 8 ...

哈哈！
其實我也滿想的～鋰電池充電超快的！
或許找顆較小的鋰電池，把樂高電池盒挖空，
再放進去，這樣外觀就能保持美美的！

adesign · 發表於 2015-4-3 14:09:19

dunhill9839 發表於 2015-4-2 23:06
太棒了！很有幫助的分享。

謝謝！好方法當然要拿出來分享！

adesign · 發表於 2015-4-3 14:14:48

k62000 發表於 2015-4-3 02:45
我還有查到一個方案
正在考慮改用14500 充電鋰鐵電池，單顆電池電壓3.2V。 (鋰電3.7v太高，鋰鐵電池3.2V差 ...

哈哈！其實之前有看到這方法！真是超棒的！
無奈我還沒看到就買了一堆1.2v的充電電池⋯
下次我會認真發摟：D

meowmeowmeow · 發表於 2015-4-3 14:36:49

沒有錯
傳統battery 體積大容量小也不環保
改用Li 或直接用external battery接

持久很多
