[個人創作] [遊樂場系列]結構、拆解文-化學之小飛機

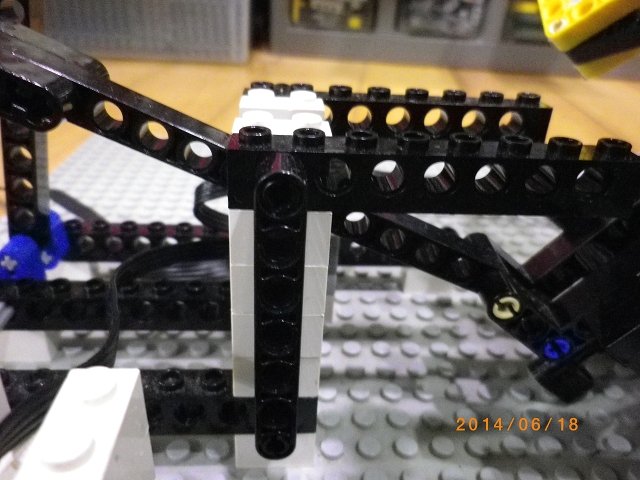

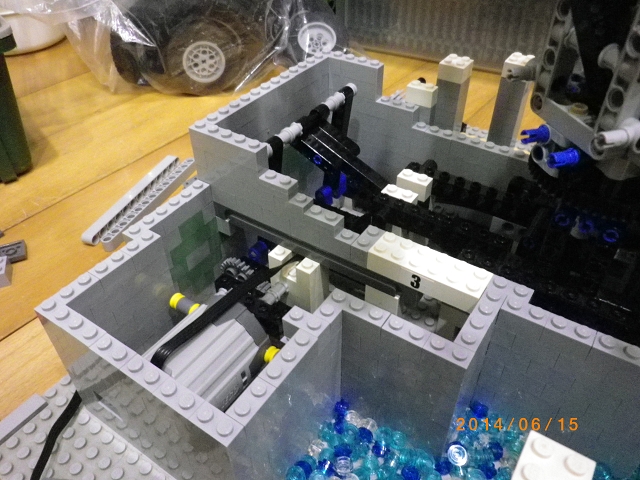

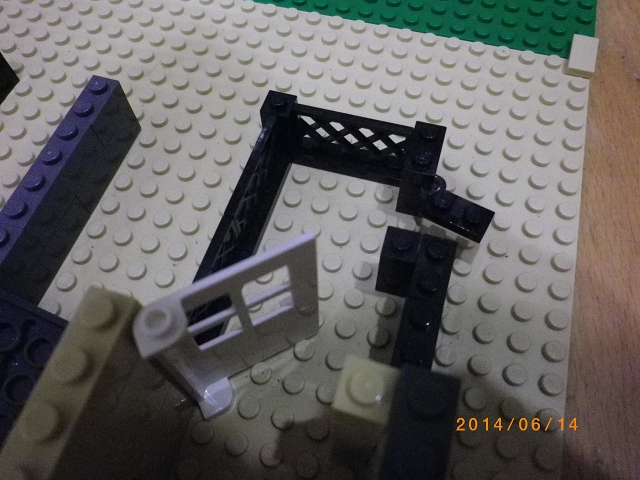

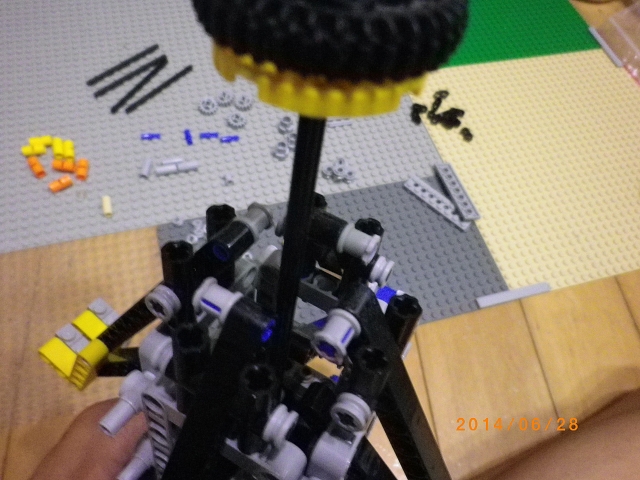

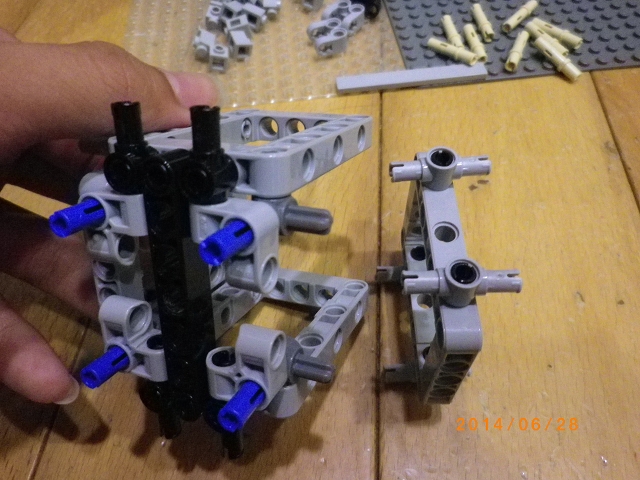

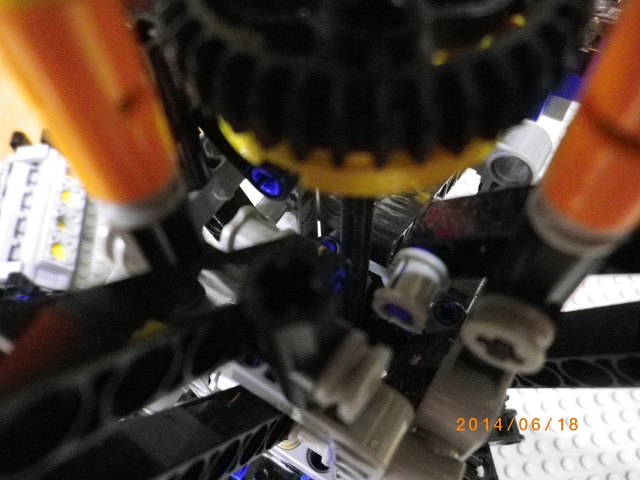

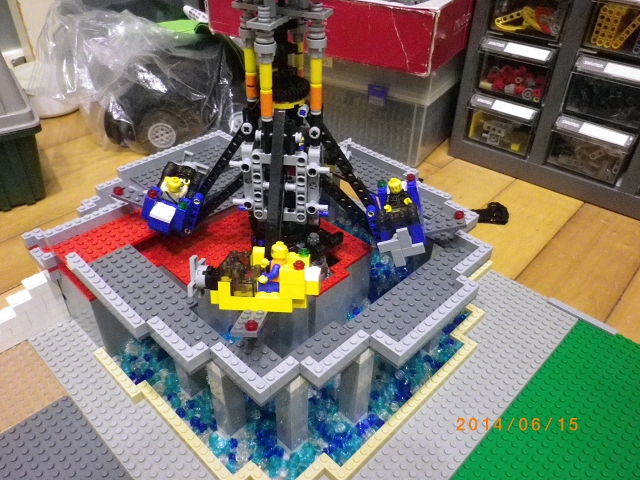

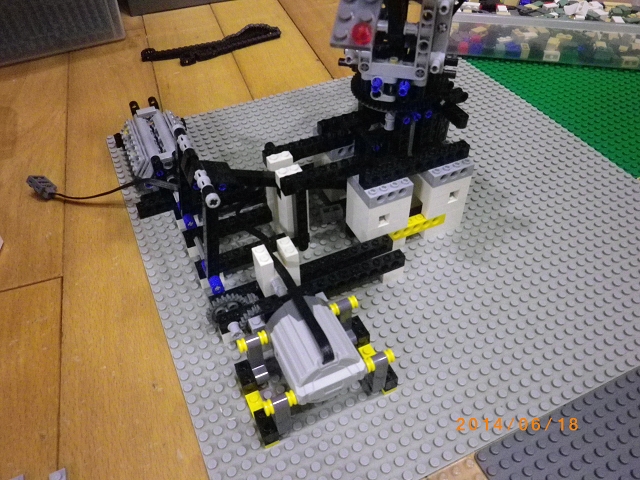

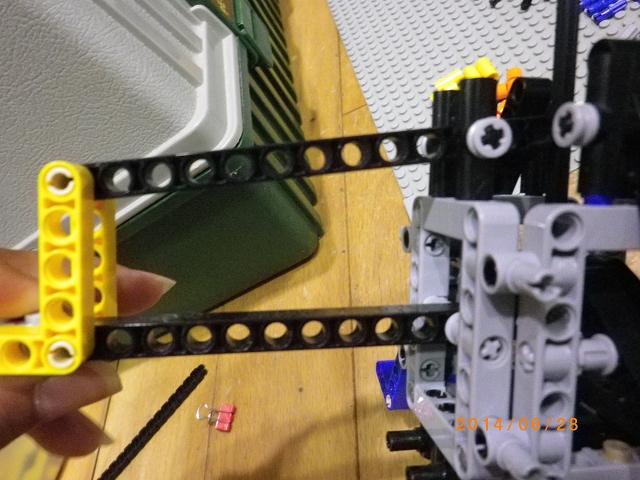

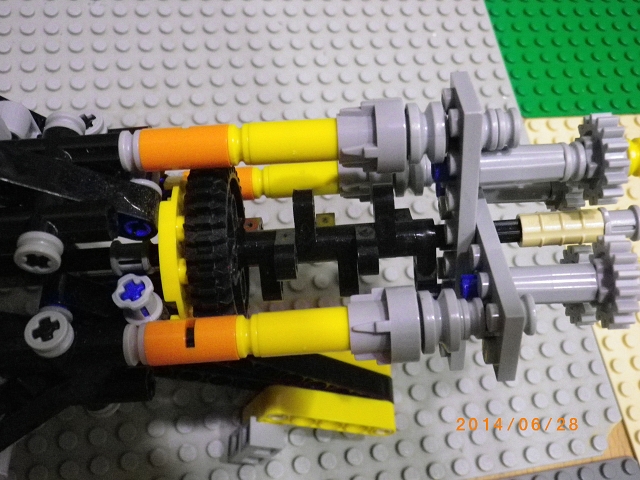

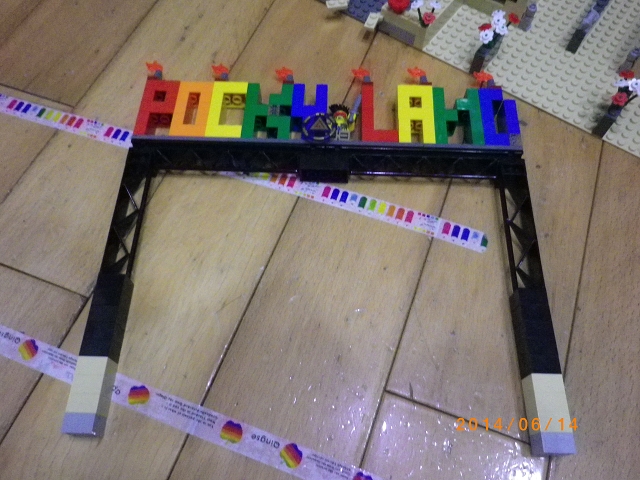

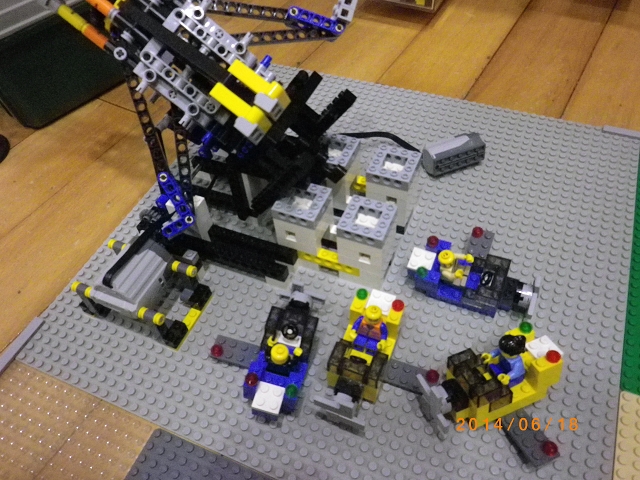

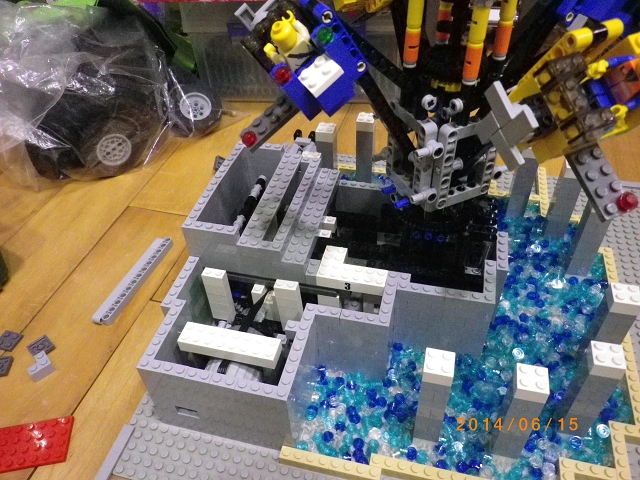

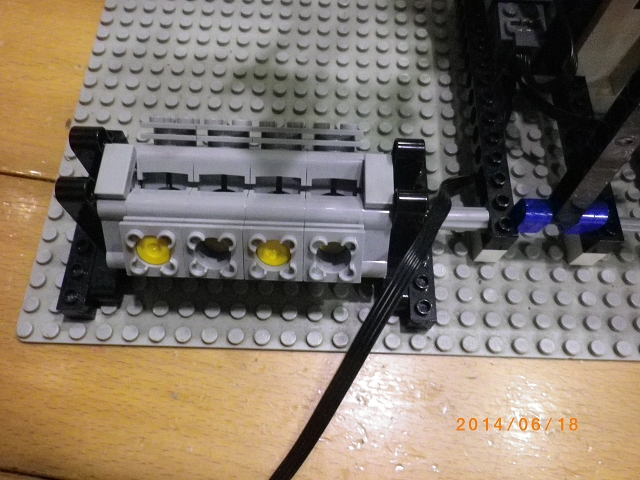

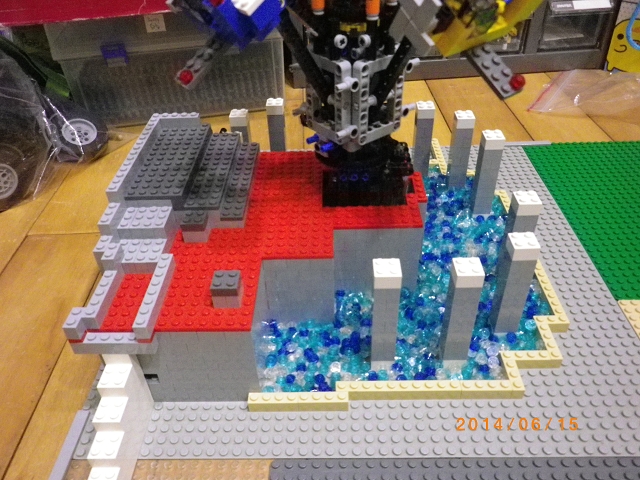

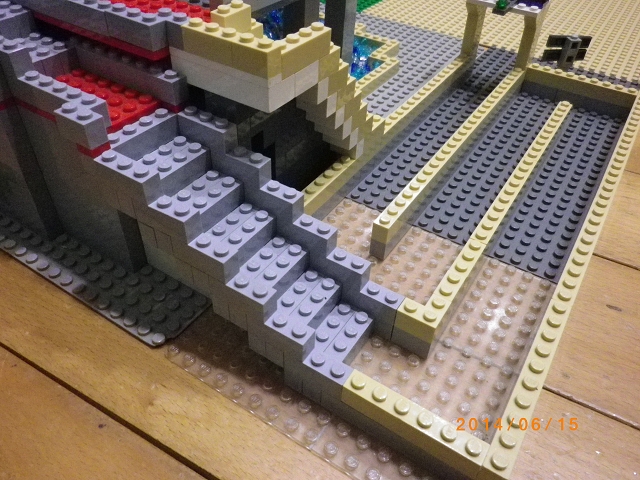

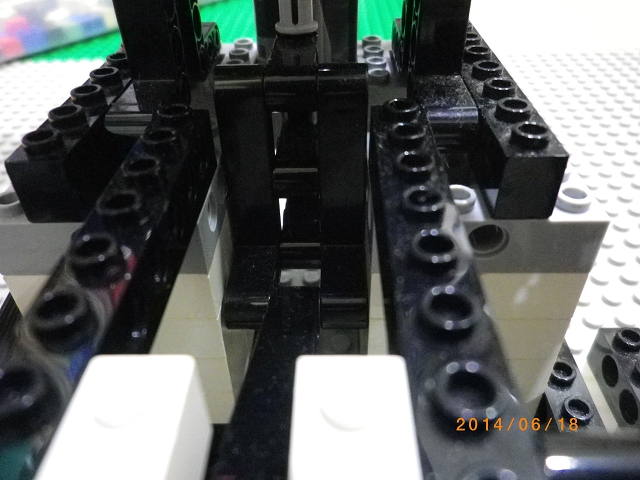

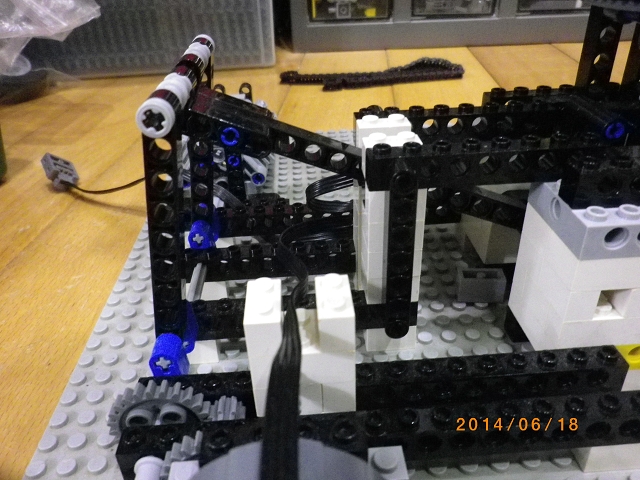

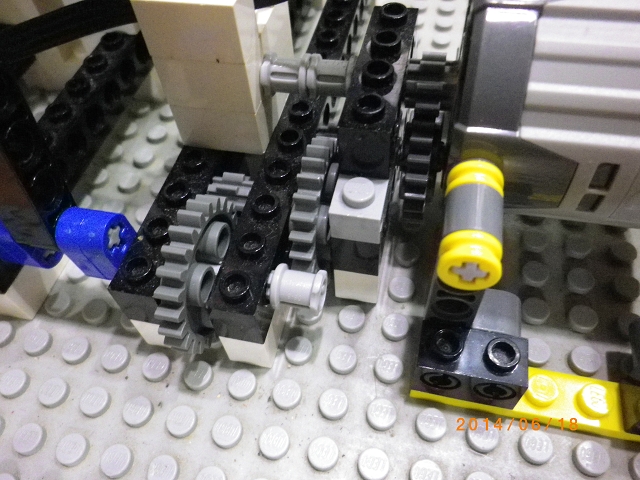

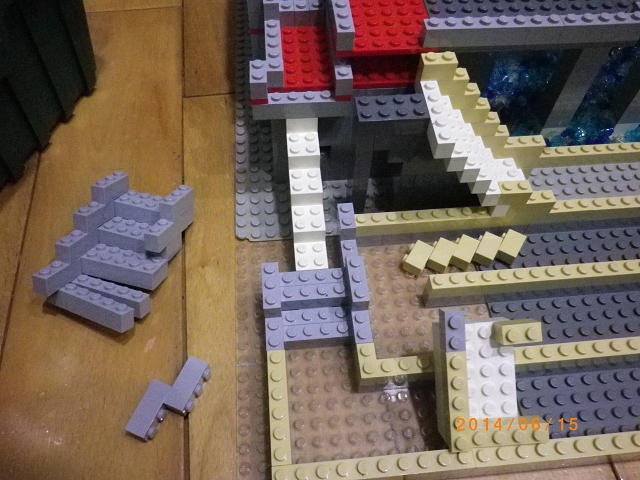

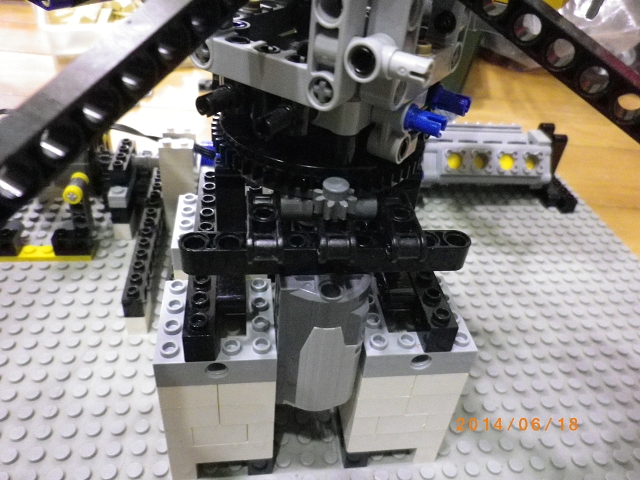

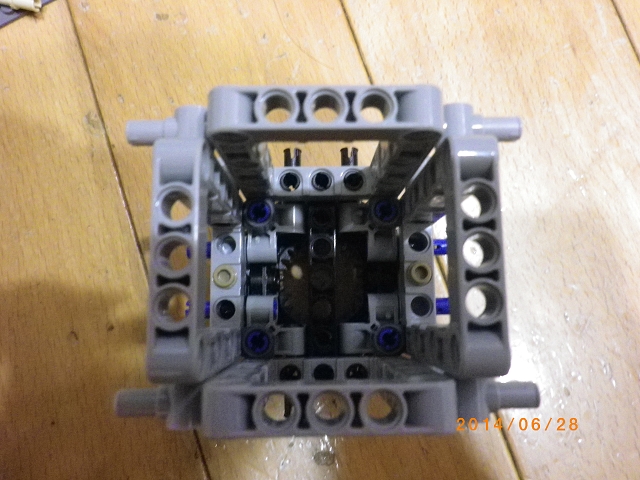

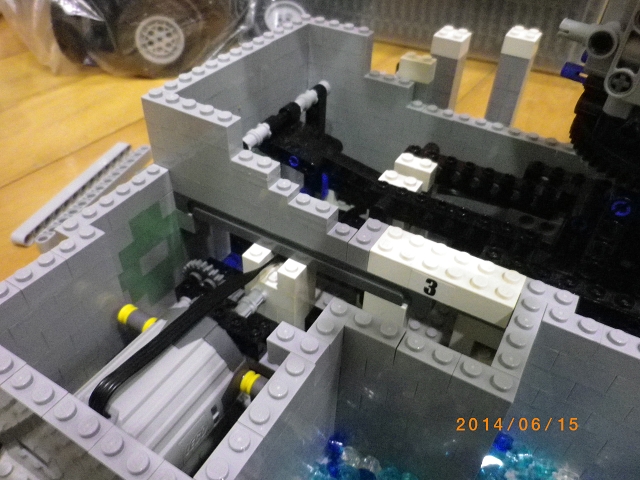

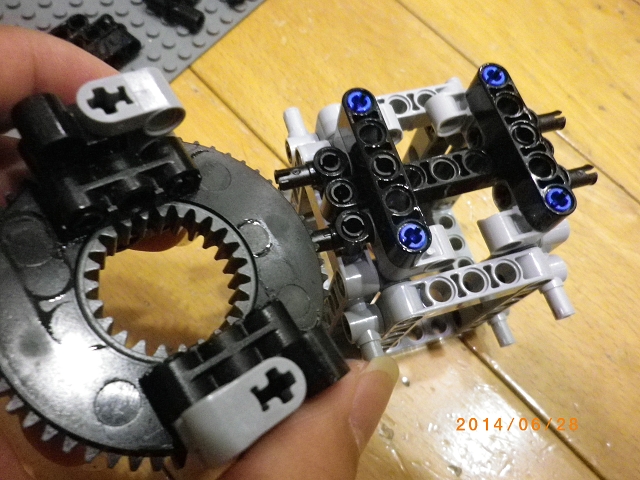

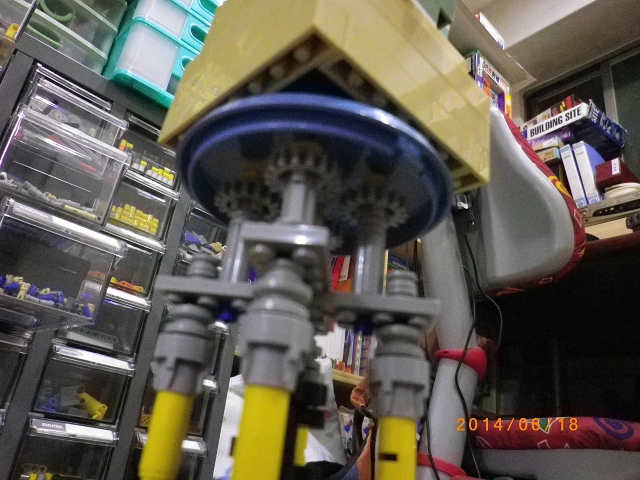

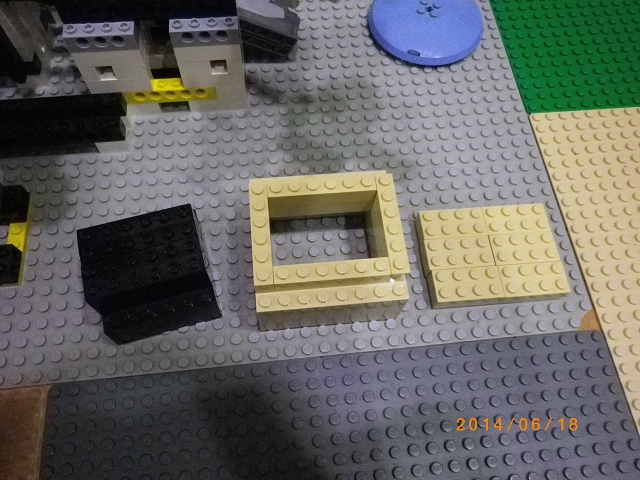

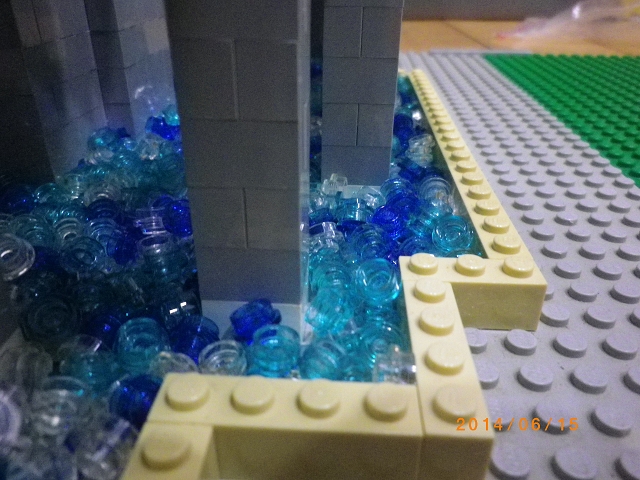

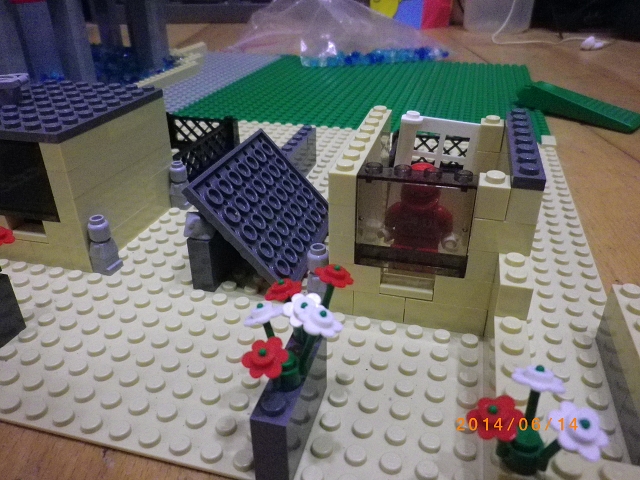

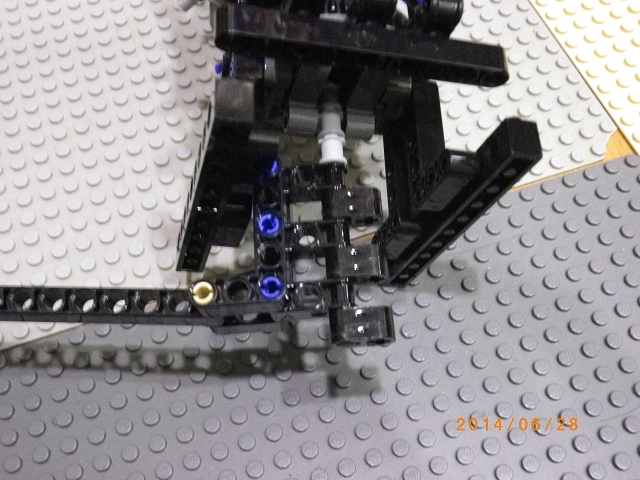

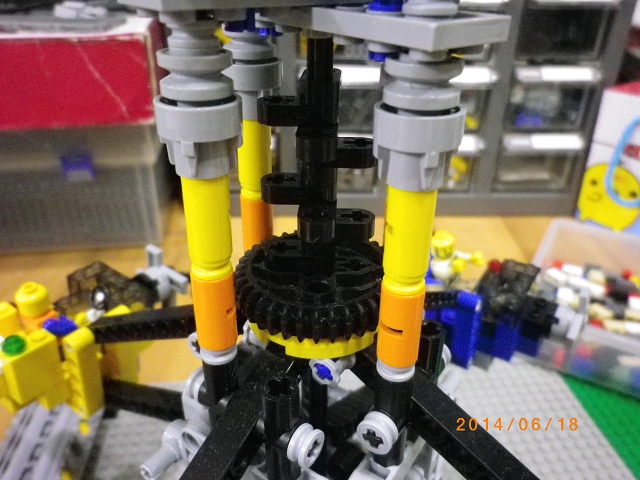

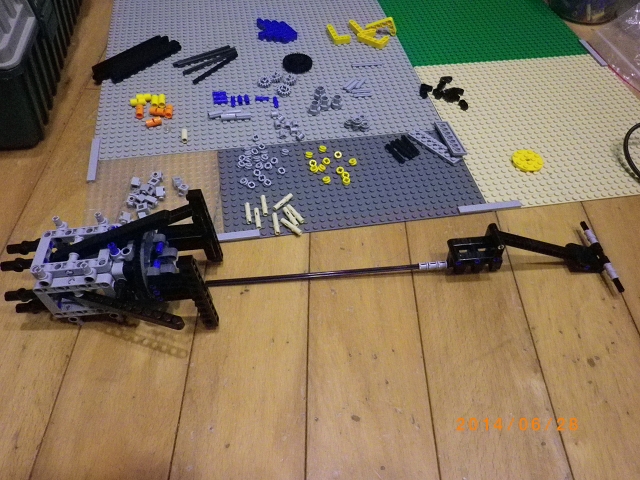

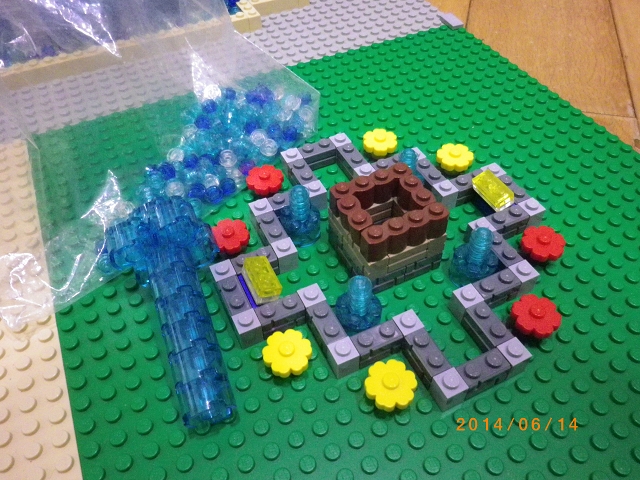

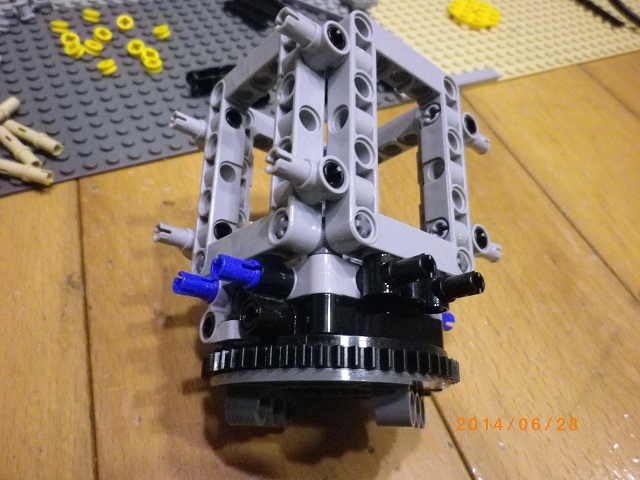

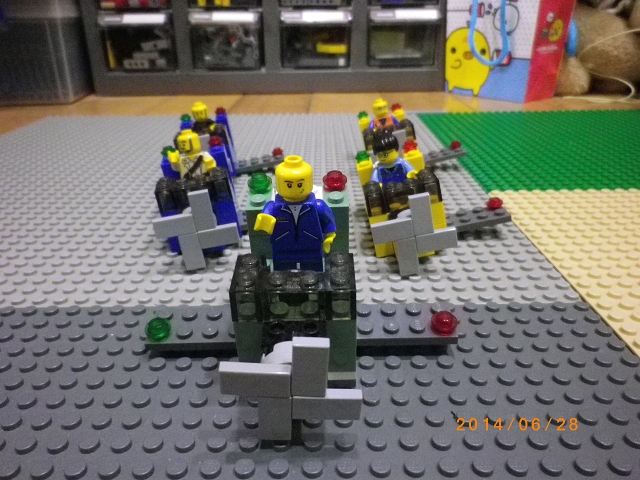

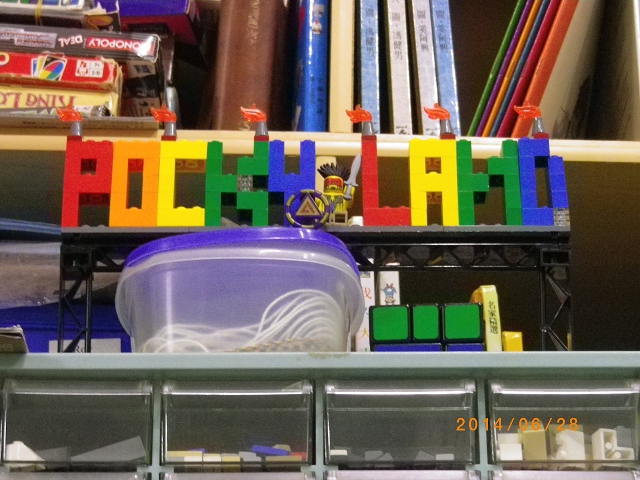

1.原文連結 這篇是拆解文 我的介紹文是[遊樂場系列]化學之小飛機(4/2~4/9台灣博物館南門展作品) 1.1註:如果圖片無法顯示，請在無法顯示的圖片上按右鍵，並選擇[顯示圖片(H)]，圖片就會跑出來~~~ 2.拆解開始~~~ 收顆粒真是一件累人的事 大門設計~真的好容易倒...... 小技巧~這裡可以加根2號十字軸來固定~會堅固很多 售票亭的設計一點都不馬虎 連動線細節都有做出來喔~(明明就打不開= =") 入口階梯快組法~ 簡單明瞭! 終於拆到主體了! 柱子和水池邊的距離都有特別設計 (放好看的) 飛機的位子也要對到軌道 來看看內部機構吧~ 飛機升降就是靠它 ~飛機降落 ~飛機抬升 還不夠清楚嗎?~全拆開了(拆得好累......收也好累(透明顆粒)......) 要很大的扭矩才能驅動飛機上下~因為槓桿原理~飛機變得5倍重~等於要同時抬升"20"台飛機 齒輪比1:3→1:3→1:3=1:27 利用曲軸將"旋轉"轉為"上下" 並利用槓桿代入塔柱(槓桿1:1) 槓桿末端拉動"中心軸" 中心軸拉動"旋轉圓盤" 旋轉圓盤壓下~飛機上升(好長啊......) 曲軸後還外接V8~除了好看外~還可以在包覆後觀察內部情形~ 旋轉的部分呢~非常簡單~看圖就懂了 上方"配重塊"~因為飛機要上升~是"中心軸"下拉~有時候會拉不動~所以要一塊"配重塊"往下壓~才夠力 配重塊構造 黑色的才是真正的重物 拆開底座比較好解釋(符合組裝設計~我是先組完"塔柱"~才組"底座"的) 這個代入用槓桿的支點設幾好久~一開始都會爆掉!~終於找到可以固定整體的方法(如圖) 拆開馬達區~哭了...... 這就叫......"研磨樂高" 槓桿末端拉動中心軸的部分~用普通的套筒一定滑掉(負載太高)那為什麼要用"那種"(不知道怎麼形容...如圖)零件呢? 我在拆8110的時候~這個零件就是"難拆"難拆"難拆"~意思是摩擦力神高~所以適合用在高負載 上方"中心軸拉動旋轉圓盤"的地方也是一樣~但為什麼要旋轉台階梯型呢? 1.好看2.好拆...... 這邊也用很久~因為舉起飛機的槓桿要旋轉~所以需要低摩擦 "旋轉圓盤"就是解決方式~超低摩擦~用過多種組合~發現這種是較好的 "舉起飛機槓桿(三小啦!)"並不是平行四邊形~這樣讓飛機在不同的位子有不同角度 "中心軸"特寫 拆到這裡~我不知道要怎麼拆了! 要特別記錄下來~真的不知道從何拆起~(組得太堅固了(欠打)) 終於找到方法~要上下分離~離奇的是~有不明異體?(無解當中) 在一張"特殊"設計~(一定要記錄下阿啊) ---------------------------------------------------------------------------------------------------------------------------------------- 這兩項東西的"組裝說明書"會另外發文說明~(或許提供LDD檔下載) 3.回文回復區 暫無回復(或我沒看到、不知道要回什麼) 4.此系列其他作品連結 劍湖山 [遊樂場系列]劍湖山-天女散花 [遊樂場系劍]劍湖山-超級戰斧 [遊樂場系列]劍湖山-勁爆樂翻天 [遊樂場系列]劍湖山-擎天飛梭(4/7台博展覽作品) 其他 [遊樂場系列]試做版摩天輪 [遊樂場系列]國外設施-Mondlift(7/27~7/28西門展覽作品) [遊樂場系列]化學之小飛機(4/2~4/9台灣博物館南門展作品) 拆解文 [遊樂場系列]結構、拆解文-劍湖山-天女散花 [遊樂場系列]結構、拆解文-劍湖山-超級戰斧 [遊樂場系列]結構、拆解文-劍湖山-勁爆樂翻天 [遊樂場系列]結構、拆解文-劍湖山-擎天飛梭 [遊樂場系列]結構、拆解文-國外設施-Mondlift [遊樂場系列]結構、拆解文-化學之小飛機(本篇) 本篇完~下次見
