42039 RC 新手改裝全紀錄~

pt12196 · 發表於 2015-2-16 08:03:19

本帖最後由 pt12196 於 2015-2-16 09:33 編輯

哈囉！先拜個早年，祝P園各位大大新年快樂，萬事如意，羊羊得意~繼上篇TECHNIC 42039新手開箱文後，這篇將繼續分享與記錄我改裝42039 RC的過程，圖多畫質差，傷眼請各位大大見諒~並敬請給予批評指教，謝謝！
PS.有關於加裝電池盒及馬達開關車門與後引擎蓋的安裝我就不拍了，安裝手冊就有教囉~

先上張完工圖給各位聞香一下~

改RC必備組件，相關套件資訊可以參考以下連結~
http://powerfunctions.lego.com/en-us/products/default.aspx

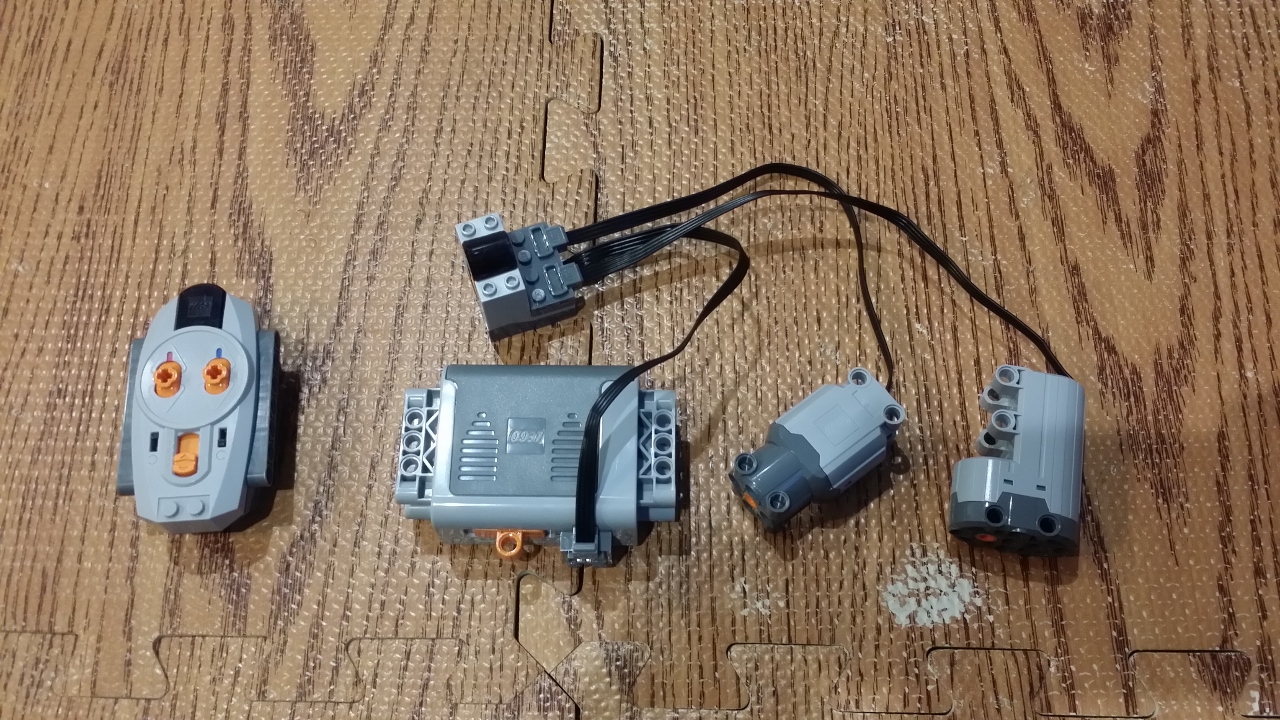

由左至右為遙控器→電池盒→L號馬達(前後驅動用)→伺服馬達(自動回正轉向用)，在上面的是IR接收器，
相關使用示範請參觀文末的影片連接~
20150128_222722 (1280x720).jpg

●第一次改裝的樣子~

哈！被發現用束線來將馬達與車身底盤固定，真遜~(手頭上沒磚可用，只好土炮硬改Orz~)
正中央的是驅動馬達，右側是轉向馬達，上方是IR接收器，全部塞進駕駛艙裡~
20150129_011909 (1280x720).jpg

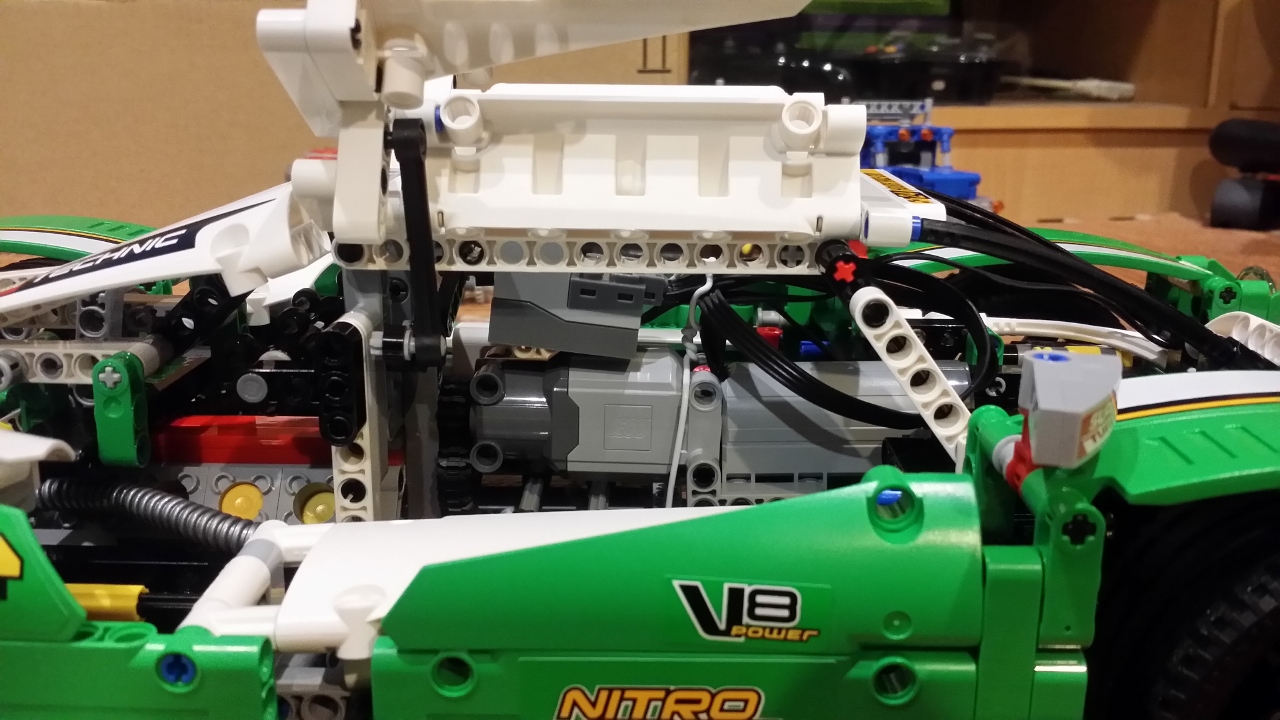

正面照，由下往上為電池盒→轉向馬達→IR接收器(驅動馬達在接收器下方)
座椅及方向盤都被拆了，好醜~但手頭上沒多餘的磚，隔天下班去挖磚~(這邊特別感謝陪我去挖磚的同事，TECHNIC二手磚真的好難找，而且他現在人在日本研修，不能在台與家人一起過年，出國前一天晚上還陪我去挖磚，情義相挺，掌聲鼓勵一下吧！)

●第二次改裝，加裝手動開關的樣子~

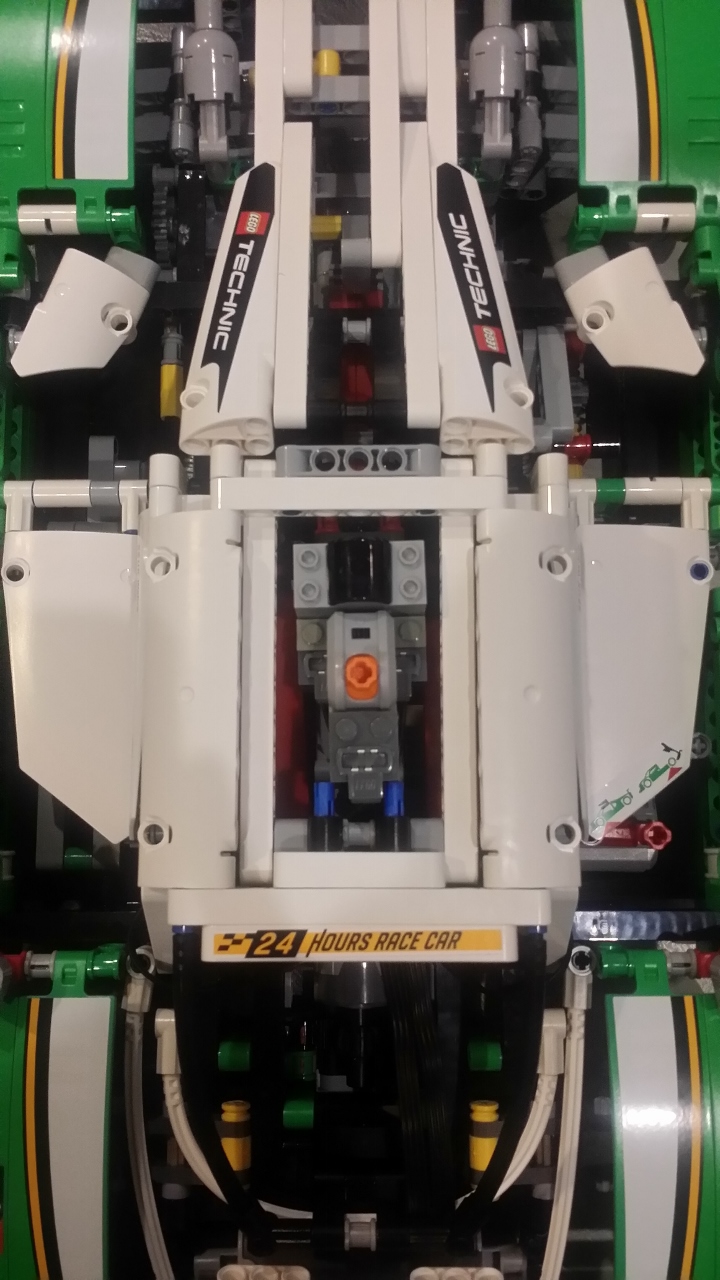

正上方圖
20150130_013549 (720x1280).jpg

打開車門看看車室內，有方向盤與座椅了~

看另外一側，多了一張副駕駛座椅喔，而且束線也已經不用了~

●第三次改裝，把手動開關移到前方，這樣手比較好抓A柱的橫樑(黃色貼紙處)，方便整台車提起~

側面圖

正前方圖，這邊可以看到已經將車燈安裝上去了~(整線的很醜~)

再一次全開圖

這邊補充一下馬達安裝的情況

驅動馬達與齒輪的圖，共用了三顆齒輪(上下為12t,中間為20t)，詳細安裝影片請參考以下韓國大大~
https://www.youtube.com/watch?v=d7--Ri1ziWA

正面拆掉車頂的樣子

側面拆掉車頂的樣子

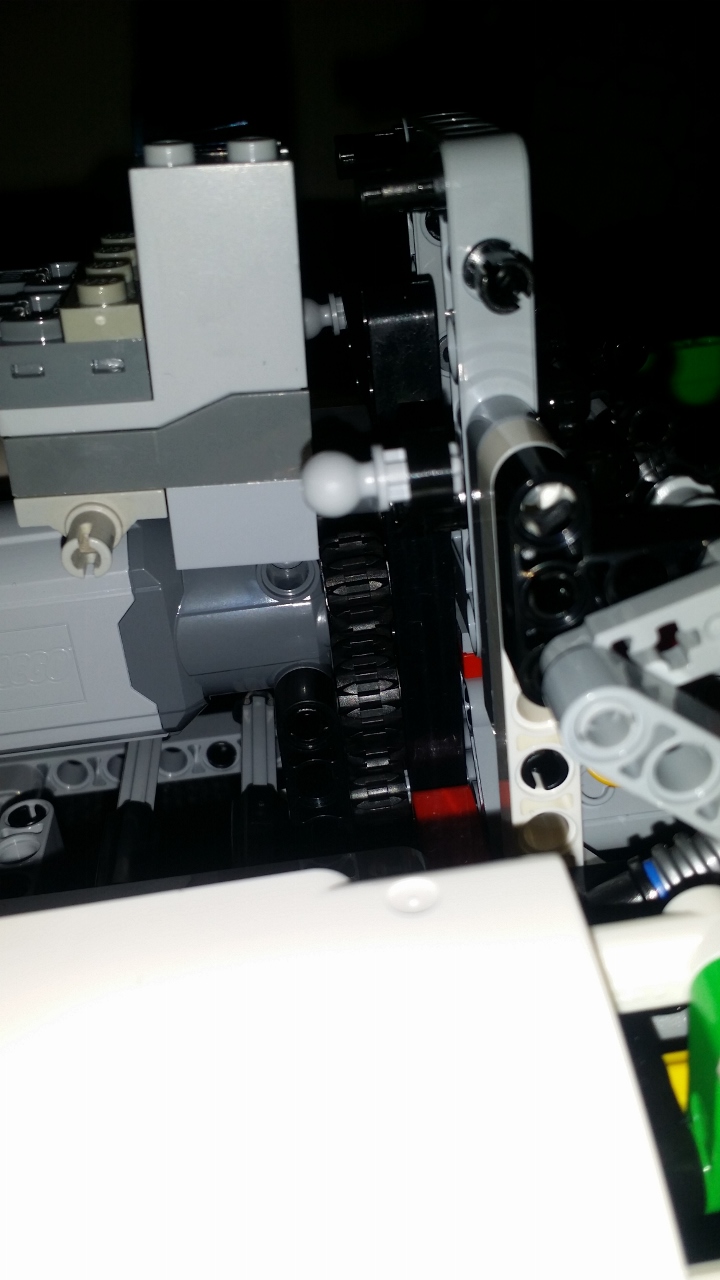

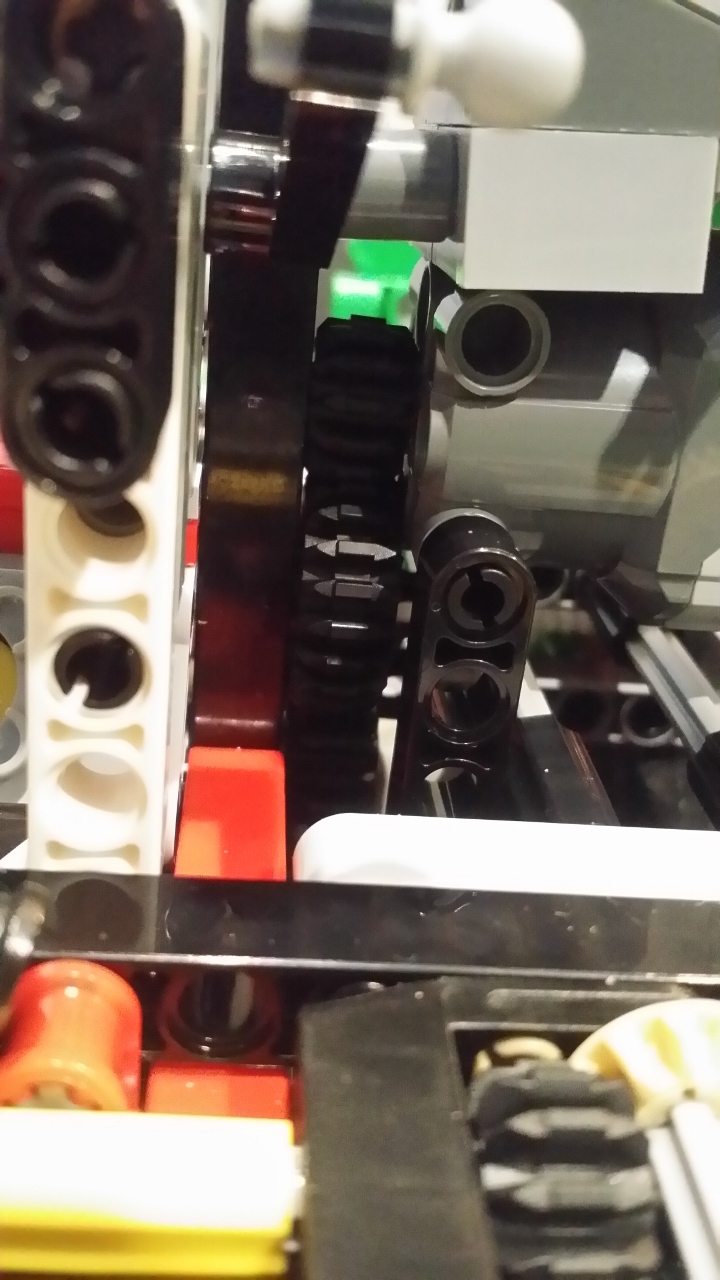

齒輪再詳細的看一下，驅動馬達轉動最上面的12t，帶動中間20t及下面的12t來轉動引擎與後輪~
20150201_081205 (720x1280).jpg

Debug 1：這邊補了一個黑色套筒(紅色引擎後方)，頂住後方黑色齒輪的十字插銷，避免脫齒的現象發生~(在玩的時候掉了才發現問題Orz~)

Debug 2：後輪驅動的黑色齒輪(差速器下方)加強固定，避免運轉沒多久會發出喀...喀...喀...的聲音~
20150201_083114 (720x1280).jpg

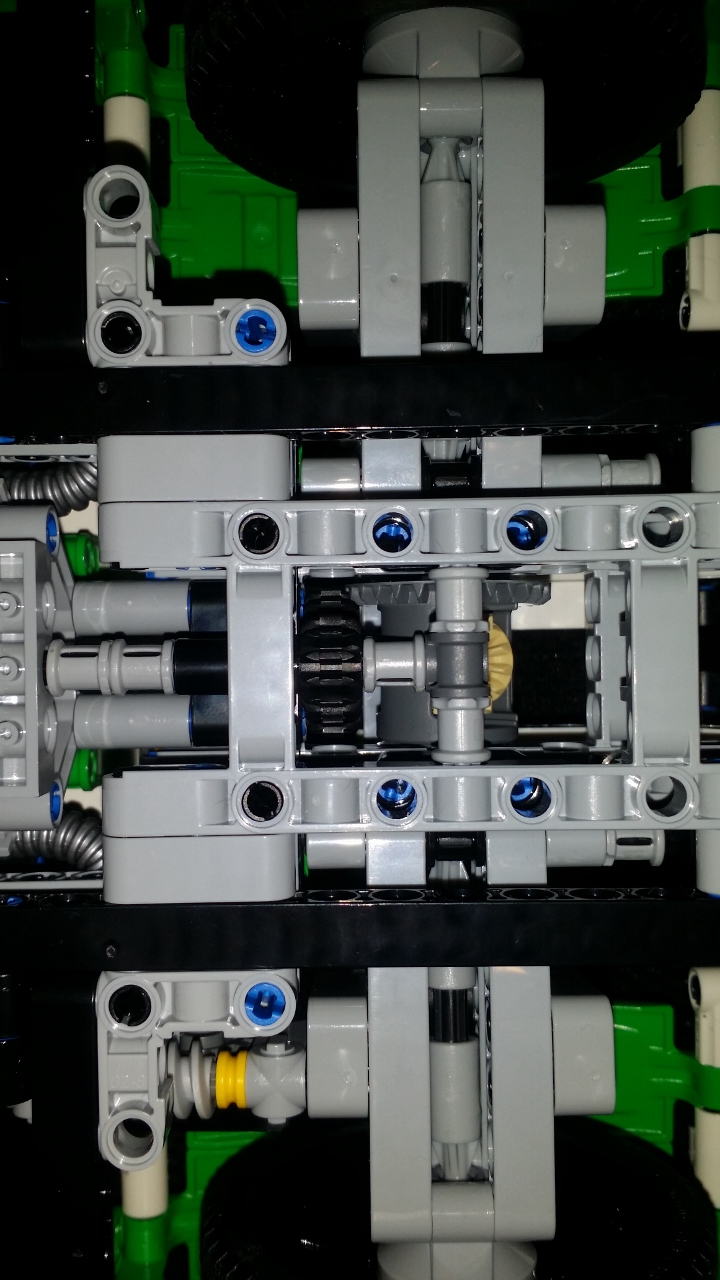

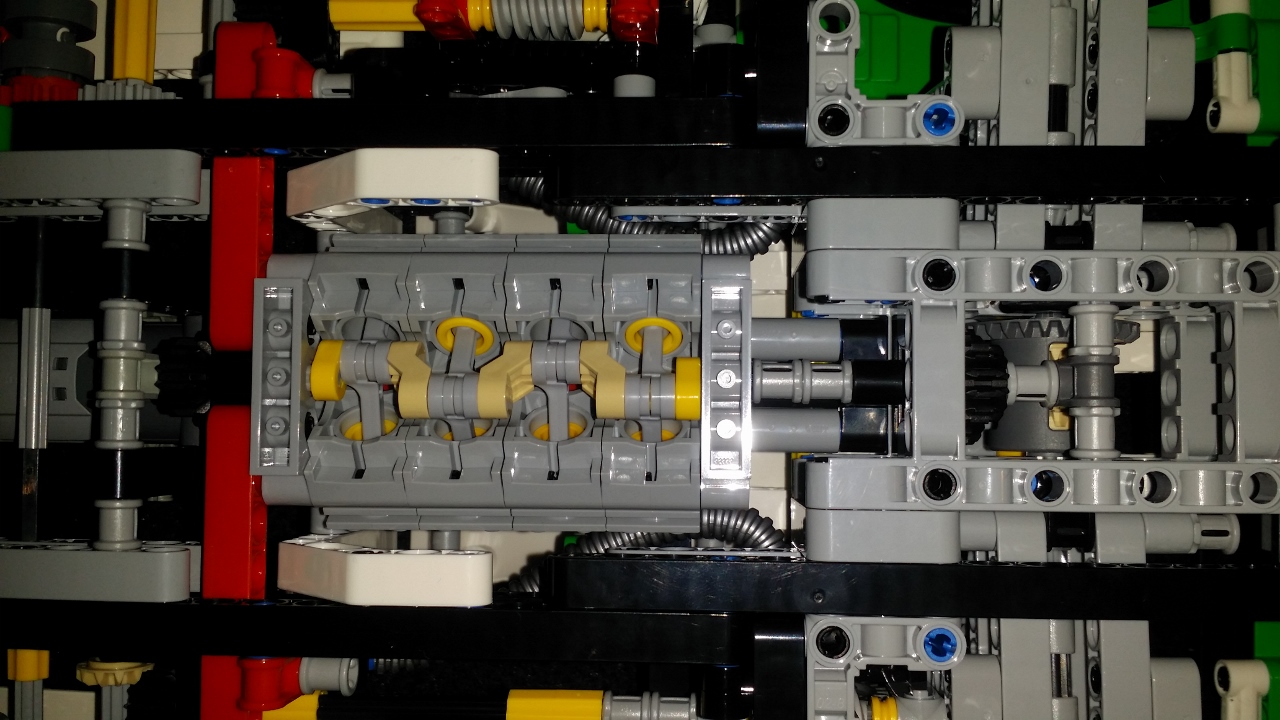

看一下底盤Debug後的樣子吧！
(左側紅色磚與齒輪固定方式是加裝驅動馬達的部分，右側是後輪Debug 2的部分)
20150201_083043 (1280x720).jpg

左側放大圖

為了改42039而被殺肉的42023們，默哀~(兒子不要打我，爸爸會修好的，請等等我~)

●最後一次改裝，齒輪組重新設定(驅動馬達40t推24t)
42039謎之音：我不是綠蠵龜，我是利曼賽車~

附上齒輪組排列圖，提供參考~(還有一種40t-8t-8t的排法，但我8t齒輪不夠)

之前的座椅太大卡卡的，所以改成更小的款式~(條紋的座椅才配得上賽車)

看起來寬敞多了~(圖中下方M號馬達與切換器皆與手冊安裝方式無異，不討論)

改完了，上菜！(礙於預算問題，應該不會加購第二組遙控接收器來改成Full RC了，Sorry~)

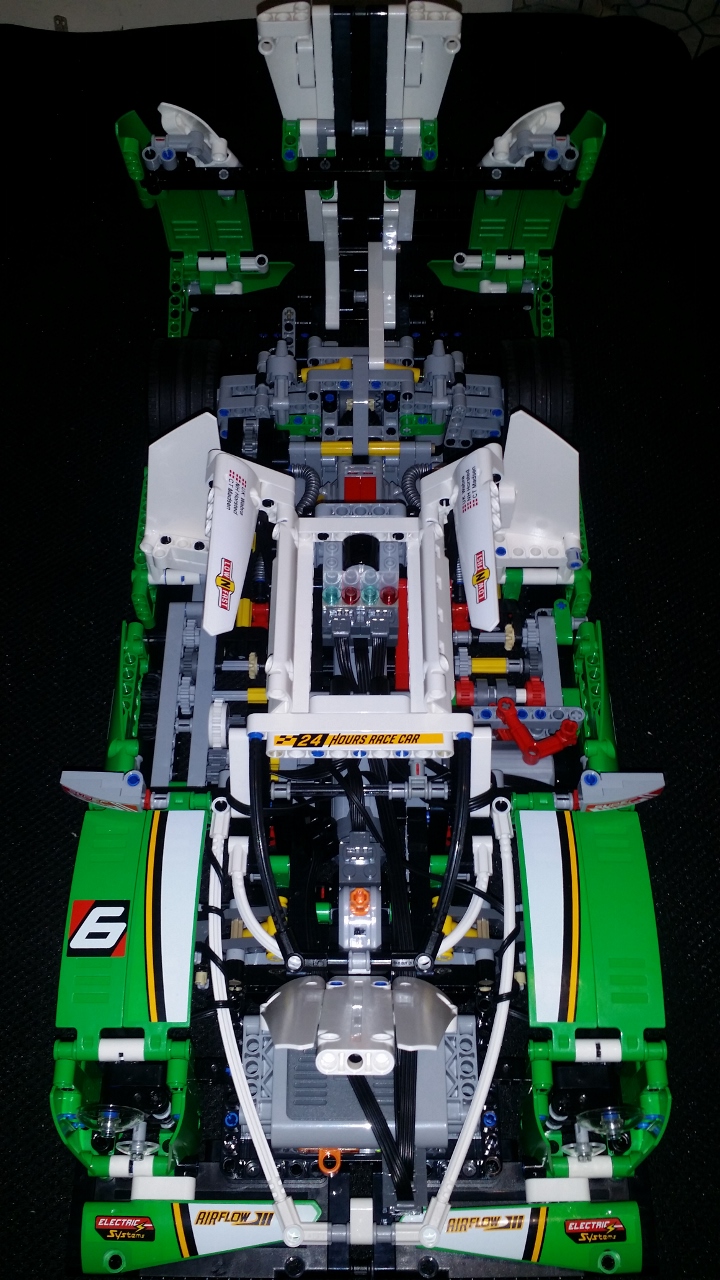

先來張上空照，羞~(版主：喂！這裡是P樂園，不是濕樂園阿~)
20150214_145840 (720x1280).jpg

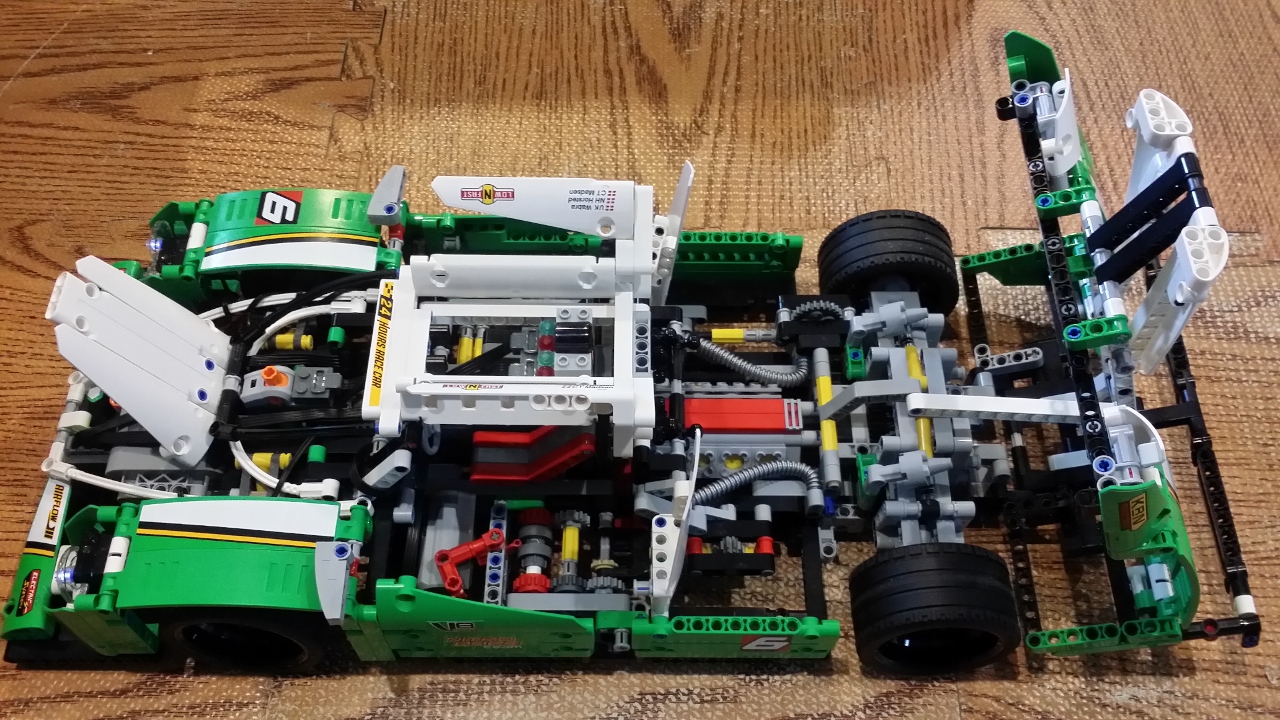

多放幾張美圖~(版主：喂！你還來，注意一下用詞，不要混淆視聽~)
20150214_150207 (1280x720).jpg

祭品獻祭，召喚小惡魔~

最後不免俗地來段影片給各位大大恥笑一下吧！
https://www.youtube.com/watch?v=6__43geyNUQ&feature=youtu.be

後記：
透過這次改裝，真心覺得齒輪為工程之母，再加上看到網路上有好多神作，深深覺得自己還很遜，不知道何年何月才能MOC一台車！下一步希望找台有變速箱設計的車子來研究一下(LEGO 8070好貴，而且那好像不是變速箱~)，也請各位大大多多指教與建議囉~

下台一鞠躬

jacky6789 · 發表於 2015-2-16 16:13:52

基本上都改出來了.
第一次就能跑.應該是大成功了.
現在的方式不需要再加第二套IR.
恭喜樓主.

mantai96 · 發表於 2015-2-16 17:14:09

好帥~^^~
被科技系列給深深吸引到了><
這下我且不又多一個深坑了><

pt12196 · 發表於 2015-2-17 08:15:59

jacky6789 發表於 2015-2-16 17:43
基本上都改出來了.
第一次就能跑.應該是大成功了.
現在的方式不需要再加第二套IR.

謝謝大大的鼓勵~我目前倒是很想試試看40t-8t-8t的齒輪組配法能夠跑多快！

pt12196 · 發表於 2015-2-17 08:17:28

mantai96 發表於 2015-2-16 18:44
好帥~^^~
被科技系列給深深吸引到了><
這下我且不又多一個深坑了>

科技系列還缺大大的加持，趕快買一台來玩玩吧！

pt12196 · 發表於 2015-2-17 10:14:52

pt12196 發表於 2015-2-17 09:45
謝謝大大的鼓勵~我目前倒是很想試試看40t-8t-8t的齒輪組配法能夠跑多快！

我剛試過了，L號馬達用40t-8t-8t齒輪比推不動這麼重的車，比蝸牛還慢，可能要用XL號馬達試試，提供各位參考~

jacky6789 · 發表於 2015-2-17 13:05:24

pt12196 發表於 2015-2-17 11:44
我剛試過了，L號馬達用40t-8t-8t齒輪比推不動這麼重的車，比蝸牛還慢，可能要用XL號馬達試試，提供各位參 ...

齒輪的轉換需要消耗一些動力.
扭力和速度也是互相搶資源的.
除了馬達本身的轉速與扭力天限外.(樂高馬達的各種數據)
就要靠調整車重.齒輪比.及改進結構等.來表達您想要的成果.

韓國同好雖能改全遙控.確無法配合這美型的賽車速度.
除了絕版的馬達外.還是可以用現有的馬達再快些.
只是要再努力...

樓主第一次就能有科技精神和初步成就.已屬難得.值得鼓勵.
不過科技沒有做不到的.只有想不到的.
這也是科技系列能在全球受AFOL的喜愛.

pt12196 · 發表於 2015-2-17 13:33:07

jacky6789 發表於 2015-2-17 14:35
齒輪的轉換需要消耗一些動力.
扭力和速度也是互相搶資源的.
除了馬達本身的轉速與扭力天限外.(樂高馬達的 ...

剛剛看了jacky大的youtube，真是神人，請受小弟一拜Orz~
受教了，感謝您！
5767和42000我也有，等我要改裝的時候再請大大指教，謝謝！

jacky6789 · 發表於 2015-2-17 18:44:32

pt12196 發表於 2015-2-17 15:03
剛剛看了jacky大的youtube，真是神人，請受小弟一拜Orz~
受教了，感謝您！
5767和42000我也有，等我要改 ...

不敢不敢.只是玩得早.
42000和8070我還有雙動力版.
跑起來就有點味.
不過還在整理沒發表.
到時再請您看看.或能有些啟發.
5767是顆粒的.和10220.10242一樣都是麻煩的改裝.
大家切磋切磋!!!

GJxDREAM · 發表於 2015-2-28 22:51:42

!?!?! 要死人啦啦!!!!!!!!!!!!
住手阿~~~~~

別害我噴錢阿~~~~~

這組有在桃園遠百看到...真的是有夠大一盒

一直想不透科技系列的玩點在哪...
今天這篇才讓我想起以前小時候的感動

沒錯!! 科技就是要玩電動的啊!!!!!
太久沒看到電動帶動的科技系列了（感動

kunimasa · 發表於 2015-3-5 10:38:33

哇賽~~超屌的啦!!我的42039都還沒開箱p大已經完成了RC~~等我開箱後有問題一定跟p大請教!!太帥了

馬利克 · 發表於 2015-3-13 13:53:09

雖然我沒有買過科技系列的，也沒有那個預算去買
不過看了你的分享之後，我還蠻好奇，會很想看實體的樣子說

謝謝你的分享喔

pt12196 · 發表於 2015-3-13 17:09:20

馬利克發表於 2015-3-13 15:23
雖然我沒有買過科技系列的，也沒有那個預算去買
不過看了你的分享之後，我還蠻好奇，會很想看實體的樣子說
...

馬利克大大，謝謝您的觀賞~
科技系列真的蠻好玩了，種類相對來說比較少，也比較貴！Orz~
但現在每天回家都會拿起來把玩一下，想想還能改些什麼？
如果有機會，推薦大大也買一組親自玩玩看喔！

馬利克 · 發表於 2015-3-13 17:37:35

pt12196 發表於 2015-3-13 18:39
馬利克大大，謝謝您的觀賞~
科技系列真的蠻好玩了，種類相對來說比較少，也比較貴！Orz~
但現在每天回家 ...

謝謝你的推薦，就像你所說的，科技系列不常見到，而且通常都很大一盒，所以價錢都不便宜
除非真的是遇到讓我沒有買下來不行的那種衝動，不然的話我還是看看別人分享的就行了^^

wusmallfish · 發表於 2015-5-23 19:59:05

我也敗了，還滿不錯的，要來想辨法改搖控，不知道要多，多少零件

pt12196 · 發表於 2015-5-26 10:37:18

wusmallfish 發表於 2015-5-23 21:29
我也敗了，還滿不錯的，要來想辨法改搖控，不知道要多，多少零件

我當時改42039的時候，是剛入科技系的新手，所以手頭上沒什麼零件，就跑到金磚，師大什麼店去挖二手磚，不過二手的科技磚真的不多，後來只好上拍賣找新磚或者買set來殺肉，一點一滴的方式累積零件，有什麼就改什麼，樂高的樂趣就在於此，反覆的修改之後就會越來越接近自己想要的樣子了，加油~

kimi19820613 · 發表於 2015-6-23 20:51:09

太帥了啦~~~
我也是第一次玩
才剛組好，還在想要怎麼把動力套件改上去
