[船艦] [夜貓MOC]武裝商船---豎琴天使號

大家好，這是我這次的貿易商船作品，
設定上是經典的16世紀Galleon帆船，請大家多多指教。

自從小時候有一些海盜系列之後，我就一直希望有一天，可以建造一條經典大帆船，
所以長大回鍋樂高之後，漸漸的準備了材料，想說哪一天要動手......
今年恰逢2009海盜重出江湖，論壇也為此開板並舉辦這個比賽，讓我覺得正是實現她的好時機。

無奈我的工作最近有一個大案子要簡報，一直忙到4/23，所以只好在結束後加緊趕工，
以下是我這幾天來的心血結晶，很遺憾她的完成度只有到我心中藍圖的一半而已...
而且因為在發文時，電腦一直出了些問題，導致我最後發完文的時間已經超過了午夜，
如果因此無法參賽，我也會坦然接受，畢竟做到最後一刻而尚未完成的我也有疏失，
雖然如此，我還是想讓她展現在大家面前，多聽聽多方的想法、批評與鼓勵，
請大家多多給予意見，我會在接下來的日子裡，繼續努力完成她的^_^

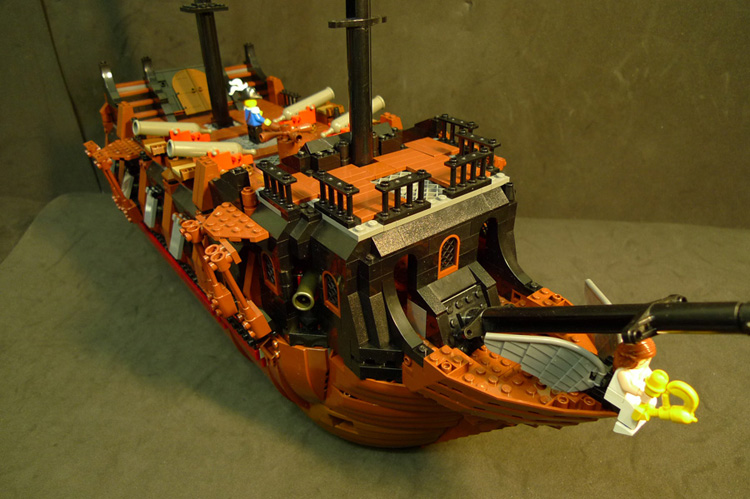

001豎琴天使號已完成部份整體觀，較後面的那一支桅桿是她的主桅位置

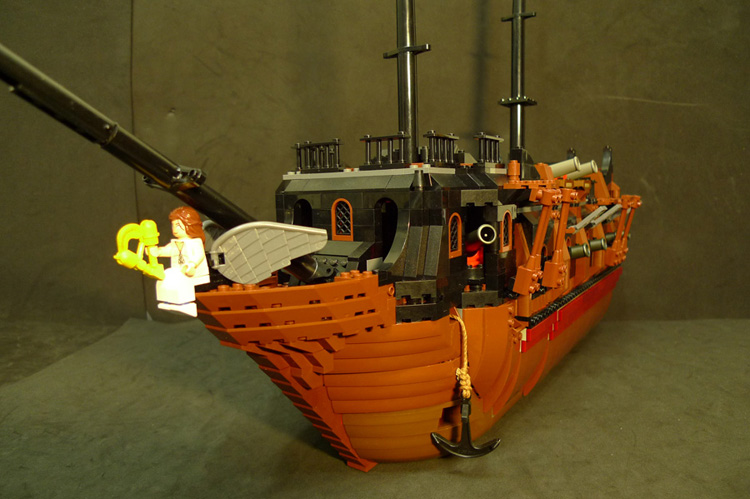

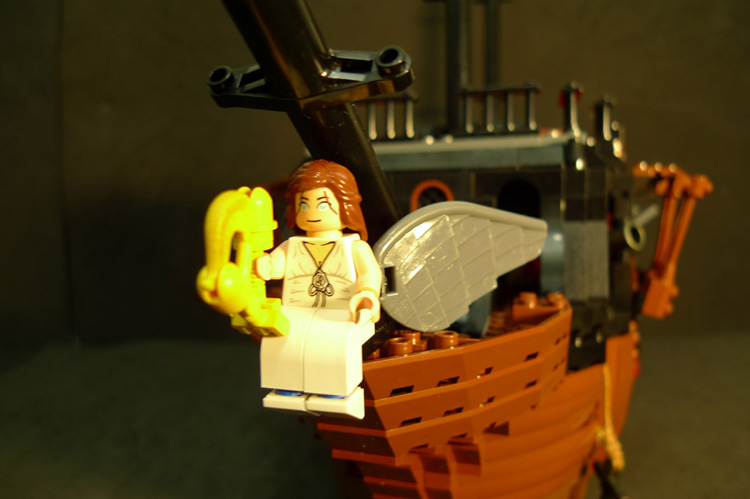

002船首像---彈奏豎琴的天使，因為是商船，不希望殺氣太重，才做了天使，手上的豎琴花了不少時間

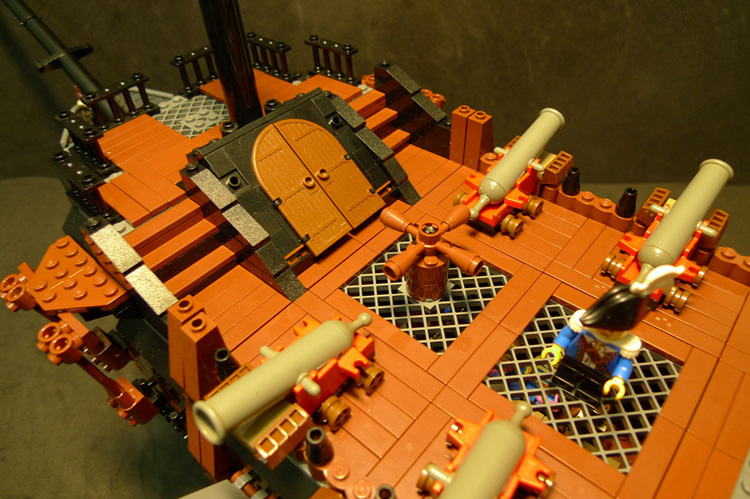

003前段上層甲板一覽，甲板以上的欄杆尚未收細，繩梯等東西也還未放上去，但我很喜歡這張的感覺

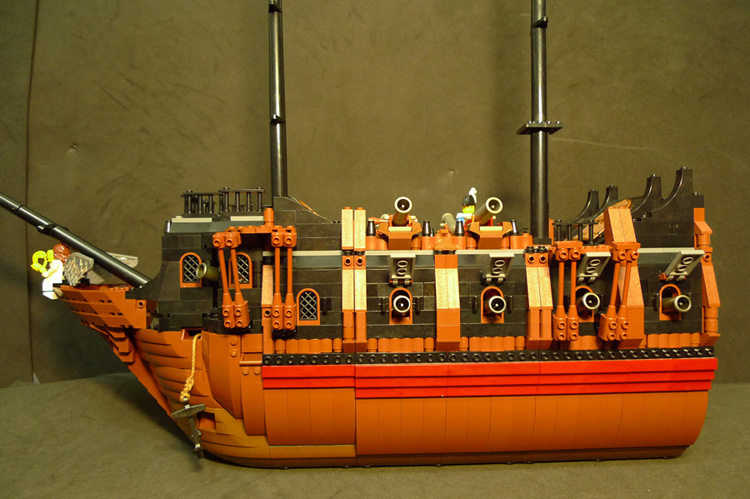

004前半部側面觀，目前的長度從船首像到最後是64格，船身最寬處則是24格，未來我想全長大約會是100
      格左右。用砲管做的粗繩部份是準備要接上方的繩梯，會一直上到最高處的瞭望台。


005前艙門，因為樂高比例問題，如果照原本的樓層配置法，會有很大一塊船首凸起，所以我將內部結
      構設計成錯層的，讓量體的高度可以下降半層，讓整體比例更佳美觀

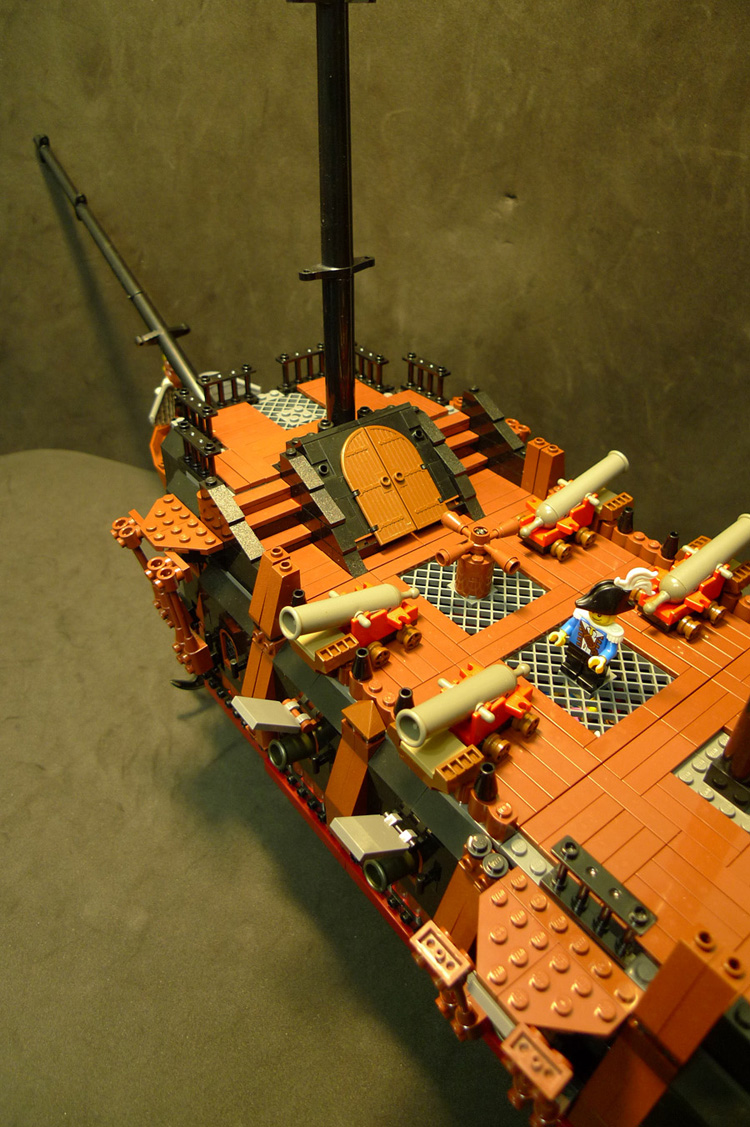

006由斜前方來的特寫，請注意船首斜桅與船身的接合處，是直接插入到前艙的內部結構裡的

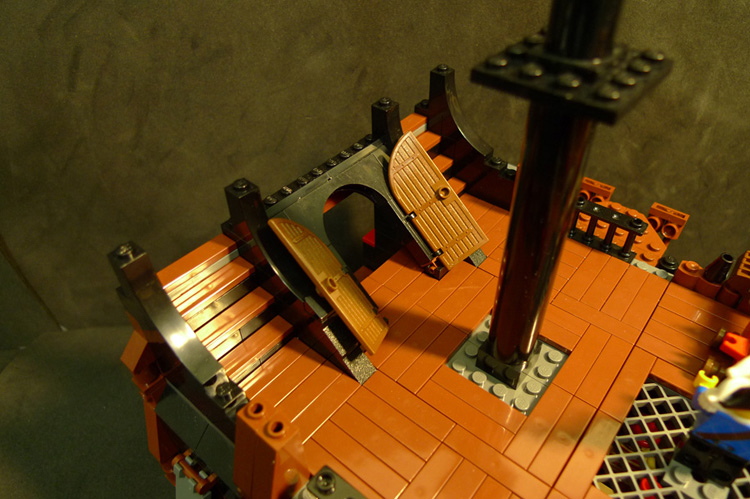

007後艙門的特寫，往下走通往士官室，兩側的樓梯則是前往船尾甲板和船長室的位置

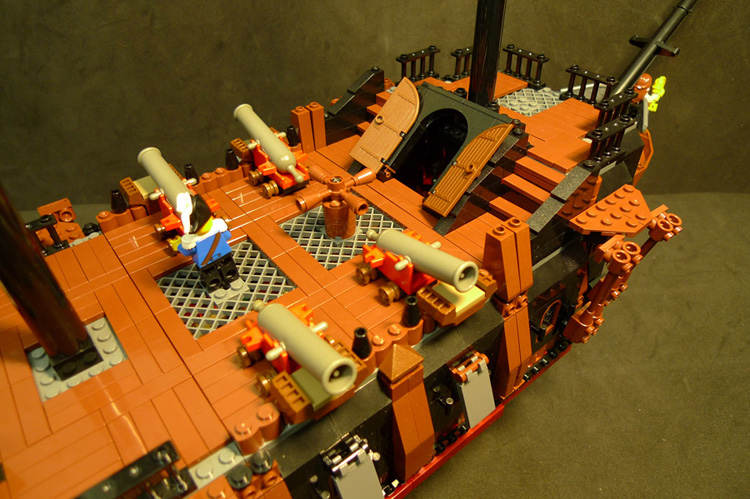

008上層甲板配置四門砲，中層配八門，前後各兩門，共計十六門，並不多，算是商船的防禦武力

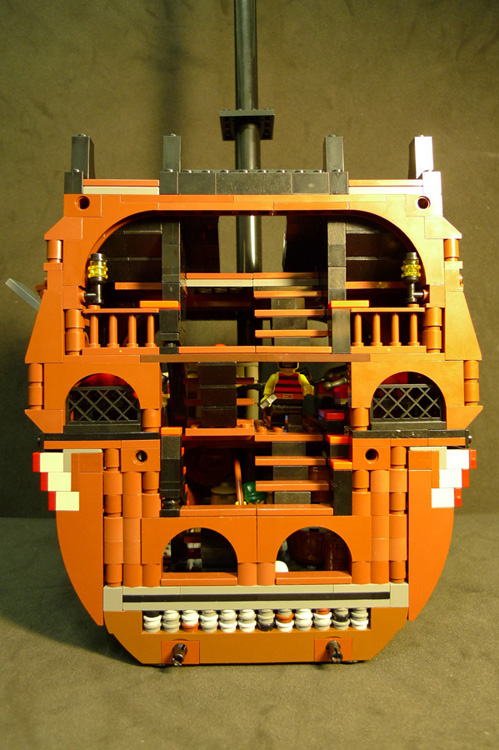

009後艙門以下的剖面，從樓梯可看出錯層方式的規劃，最下方的空間是彈藥室，底板下則是壓艙石

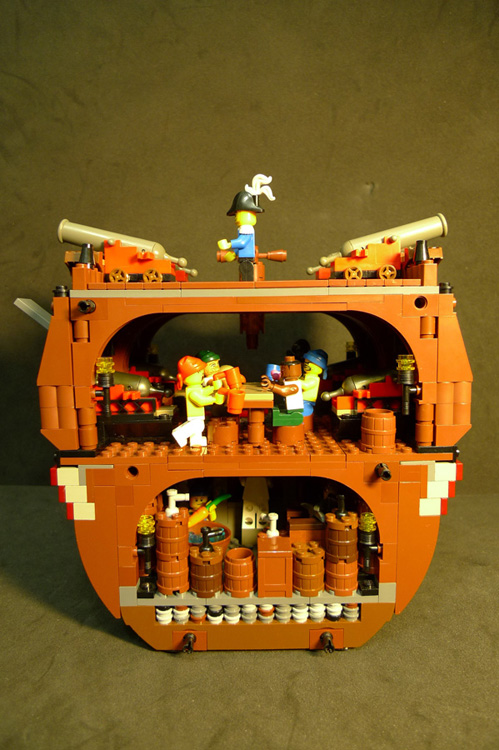

010中段後側剖面，中層甲板是水手一般生活起居的地方，因為船艙的空間極為狹小，所以以前的水
      手們都是跟大砲住在一起的，遇襲時才作戰鬥準備。下層看到的部分則是食物的儲存庫

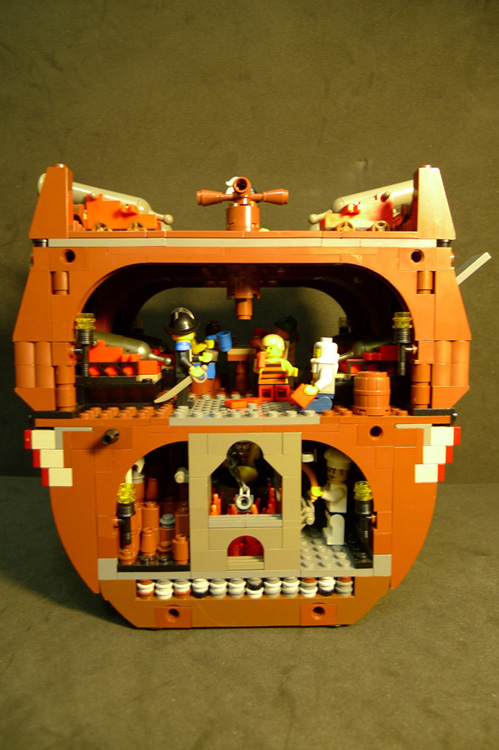

011中段前側剖面，中層一樣是生活空間，但下層則是一間用磚頭砌起來的廚房，因為16世紀的帆船不
      會設置煙囪，所以其實是在中層和上層甲板都使用網狀甲板，以利通風(排煙)採光，可以在這張圖
      看到上層甲板有一支捲繩器，在這裡是用來收綁船帆的繩索的

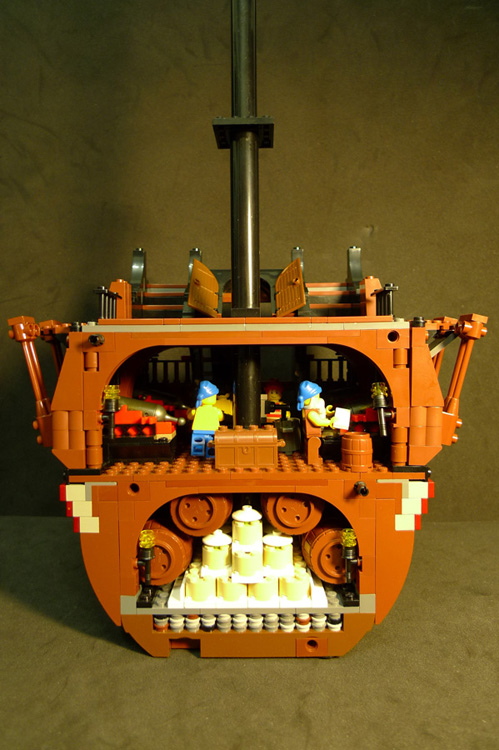

012後段剖面，主桅是直接接到船底龍骨的，最下面是貨倉，有許多的大木桶和珍貴貨物

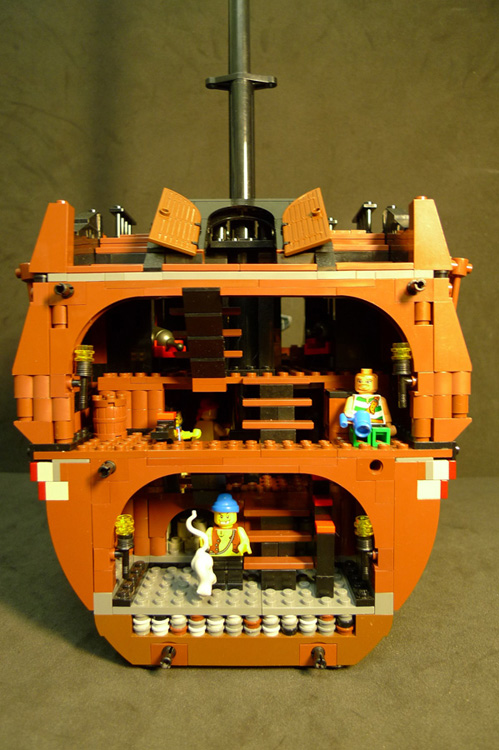

013後段剖面，一樣是要表現走入後艙門之後的階梯，可以明顯看到錯層的設計。這次的船體設計是希
      望做出一般藏在吃水線以下的部份，所以最後才選擇用大剖面來表現。

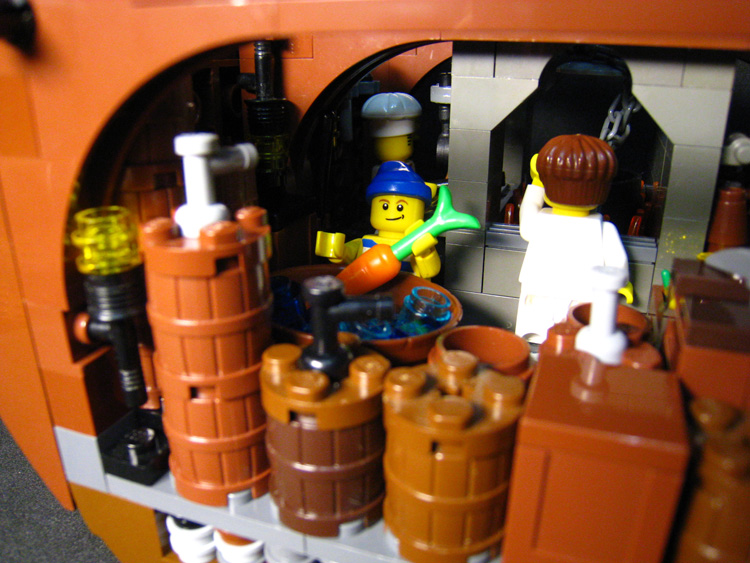

014海上生活---在廚房辛勤工作的廚師和小弟，食物大多是以醃漬的肉類食物為主，蔬菜類是相當稀少的

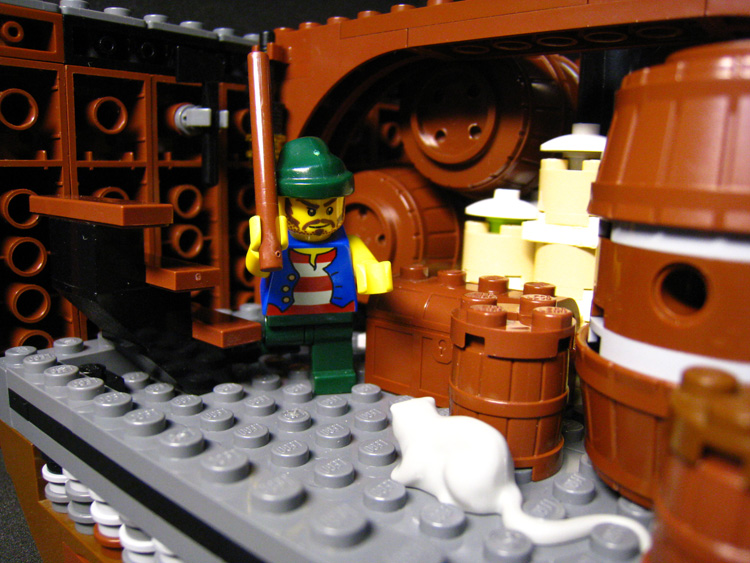

015海上生活---在貨艙趕老鼠的水手，老鼠與青蛙以及寄生蟲都是船上必有的旅客，也是影響健康的原因


016海上生活---沒有值班的人，可以來一杯萊姆酒，大聲歡唱，這是漫長海上生活裡最常見的景象

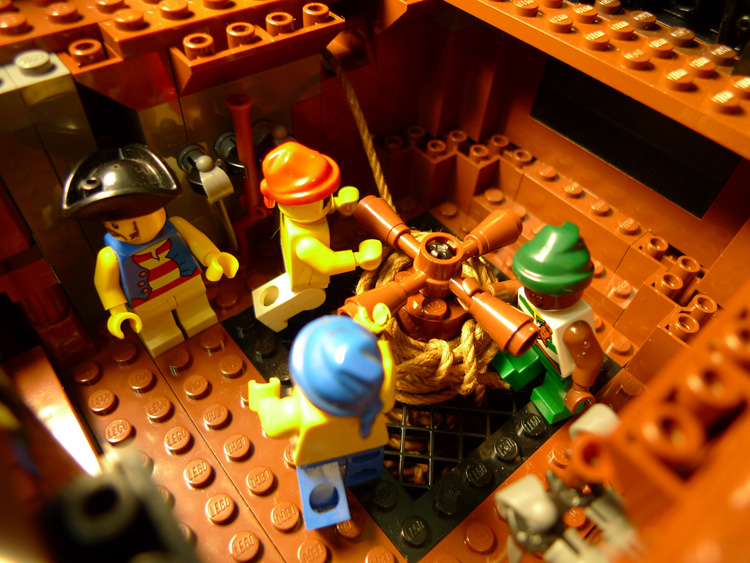

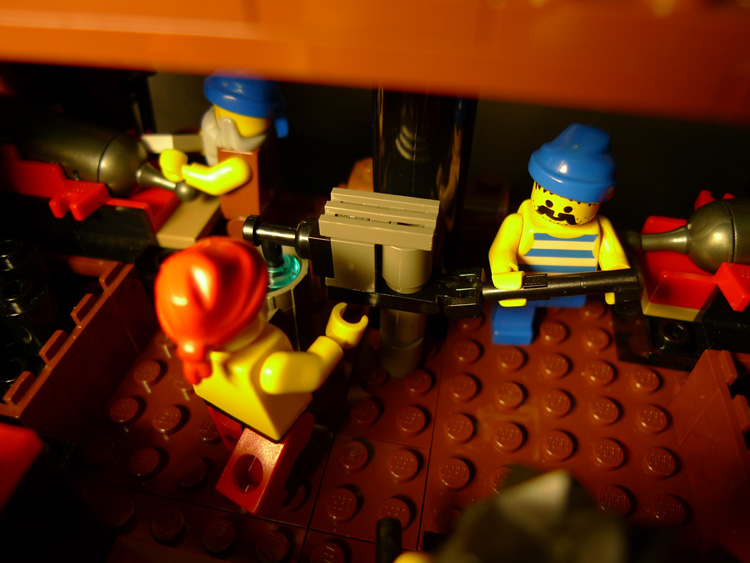

017海上生活---主桅旁的抽污水用幫浦，清除積在船底的污水是水手們的重要工作；另外船上空間及機具的
      維護更是每日的例行工作，以確保旅途中能夠一切順利平安

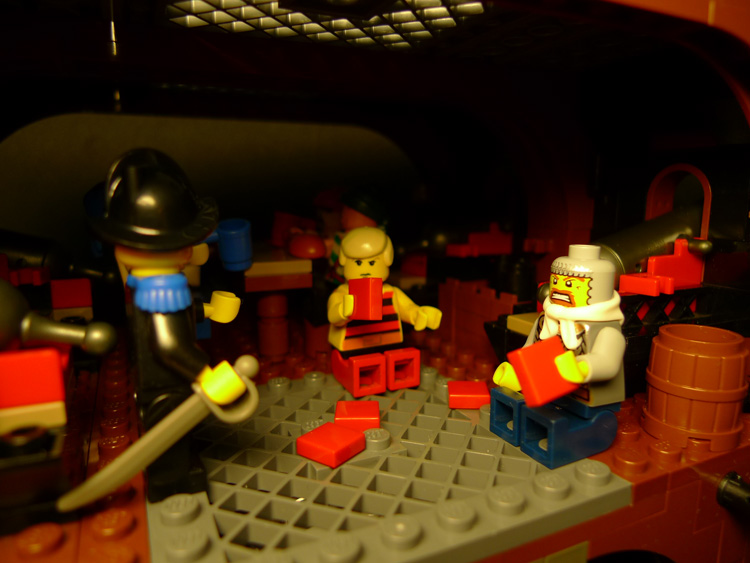

018海上生活---閑著沒事還是可以來場樸克牌大戰，不過要小心賭博可別讓士官發現了


019海上生活---粗重的鐵錨，需要用到好幾個壯漢共同使用起錨機，才能完成作業


謝謝大家的觀賞，請不吝留言指教!!
